DHCP报文格式

上图中每个字段含义如下：

操作代码（1字节）op：报文的操作类型。分为请求报文和响应报文。客户端发送给服务器的包为请求报文，值为 1；服务器发送给客户端的包为响应报文，值为 2。

硬件类型（1字节）htype：DHCP 客户端的 MAC 地址类型。MAC 地址类型其实是指明网络类型，htype 值为 1 时表示为最常见的以太网 MAC 地址类型。

硬件长度 （1字节）hlen：硬件地址长度。以太网 MAC 地址长度为 6 个字节，即 hlen 值为 6。

跳数（1字节） hops：跳数，DHCP 报文经过的中继数量。每经过一个路由器，该字段就会增加 1。如果没有经过路由器，则值为 0（同一网内）。

事务 ID（4字节）xid：事务 ID。客户端发起一次请求时选择的随机数，用来标识一次地址请求过程。在一次请求中所有报文的 xid 都是一样的。

秒（2字节）secs：DHCP 客户端从获取到 IP 地址或者续约过程开始到现在所过去的时间，以秒为单位。在没有获得 IP 地址前，该字段始终为 0。

标志（2字节）  flags：BOOTP 标志位。只使用第 0 比特位，是广播应答标识位，用来标识 DHCP 服务器应答报文是采用单播还是广播发送。其中，0 表示采用单播发送方式，1 表示采用广播发送方式。其余位尚未使用。

客户端的 IP 地址 （4字节） ciaddr：DHCP 客户端的 IP 地址。仅在 DHCP 服务器发送的 ACK 报文中显示，在其他报文中均显示为 0。这是因为在得到 DHCP 服务器确认前，DHCP 客户端还没有分配到 IP 地址。

你（客户端）的 IP 地址（4字节）  yiaddr：DHCP 服务器分配给客户端的 IP 地址。仅在 DHCP 服务器发送的 Offer 和 ACK 报文中显示，其他报文中显示为 0。

服务器 IP 地址  siaddr：为 DHCP 客户端分配 IP 地址等信息的其他 DHCP 服务器 IP 地址。仅在 DHCP Offer、DHCP ACK 报文中显示，其他报文中显示为 0。

网关IP 地址  giaddr：转发代理（网关）IP 地址，DHCP 客户端发出请求报文后经过的第一个 DHCP 中继的 IP 地址。如果没有经过 DHCP 中继，则显示为 0。

客户端的硬件地址  chaddr：DHCP 客户端的 MAC 地址。在每个报文中都会显示对应 DHCP 客户端的 MAC 地址。

服务器名 sname：为客户端分配 IP 地址的服务器名称（DNS 域名格式）。只在 DHCP Offer 和 DHCP ACK 报文中显示发送报文的 DHCP 服务器名称，其他报文显示为 0。

引导文件名file：DHCP 服务器为 DHCP 客户端指定的启动配置文件名称及路径信息。仅在 DHCP Offer 报文中显示，其他报文中显示为空。

选项  options：可选选项，格式为“代码+长度+数据”。

DHCP工作原理

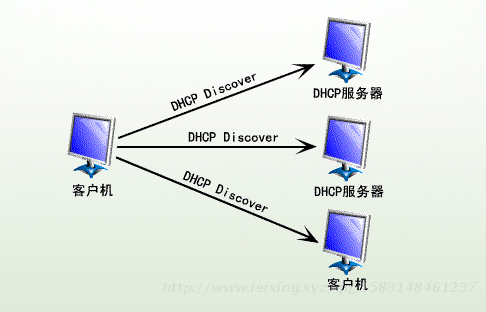

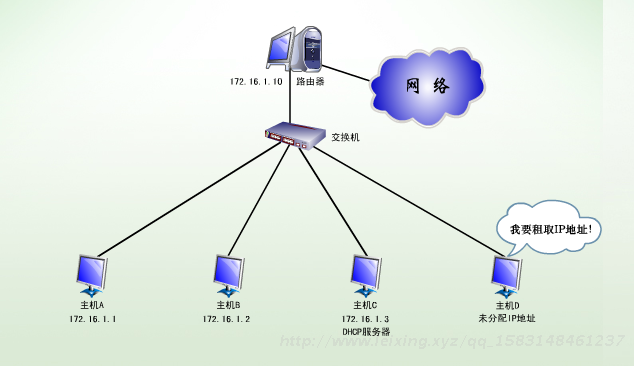

1. 发现阶段：即DHCP客户机寻找DHCP服务器的阶段。DHCP客户机以广播方式（因为DHCP服务器的IP地址对于客户机来说是未知的）发送DHCP discover发现报文来寻找DHCP服务器（如下图）。

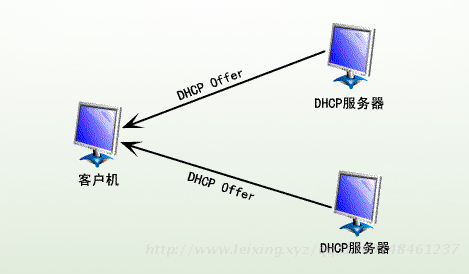

2.提供阶段：即DHCP服务器为DHCP客户机提供IP地址的阶段。在网络中接收到DHCP discover发现报文的DHCP服务器都会做出响应，它从尚未出租的IP地址中挑选一个分配给DHCP客户机，向DHCP客户机发送一个包含出租的IP地址和其他设置的DHCP offer提供报文（如下图）。

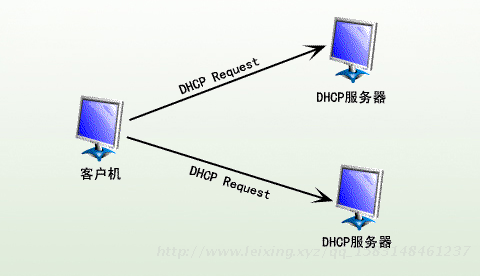

 3. 选择阶段：即DHCP客户机选择某台DHCP服务器提供的IP地址的阶段。如果有多台DHCP服务器向DHCP客户机发来的DHCP offer提供报文，则DHCP客户机只接受第一个收到的DHCP offer提供报文，然后它就以广播方式回答一个DHCP request请求报文，该报文中包含向它所选定的DHCP服务器请求IP地址的内容。之所以要以广播方式回答，是为了通知所有的DHCP服务器，他将选择某台DHCP服务器所提供的IP地址（如下图）。

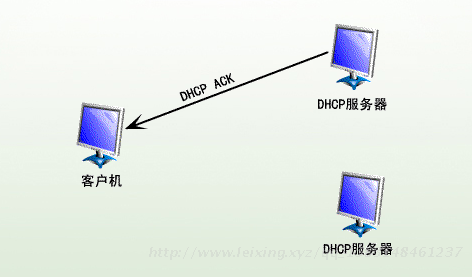

  4. 确认阶段：即DHCP服务器确认所提供的IP地址的阶段。当DHCP服务器收到DHCP客户机回答的DHCP request请求报文之后，它便向DHCP客户机发送一个包含它所提供的IP地址和其他设置的DHCP ack确认报文，告诉DHCP客户机可以使用它所提供的IP地址。然后DHCP客户机便将其TCP/IP协议与网卡绑定，另外，除DHCP客户机选中的服务器外，其他的DHCP服务器都将收回曾提供的IP地址（如下图）。

5. 重新登录：以后DHCP客户机每次重新登录网络时，就不需要再发送DHCP discover发现报文了， 而是直接发送包含前一次所分配的IP地址的DHCP request请求报文。当DHCP服务器收到这一报文后， 它会尝试让DHCP客户机继续使用原来的IP地址，并回答一个DHCP ack确认报文。

 如果此IP地址已无法再分配给原来的DHCP客户机使用时（比如此IP地址已分配给其它DHCP客户机使用） ，则DHCP服务器给DHCP客户机回答一个DHCP nack否认报文。当原来的DHCP客户机收到此DHCP nack否认报文后， 它就必须重新发送DHCP discover发现报文来请求新的IP地址。

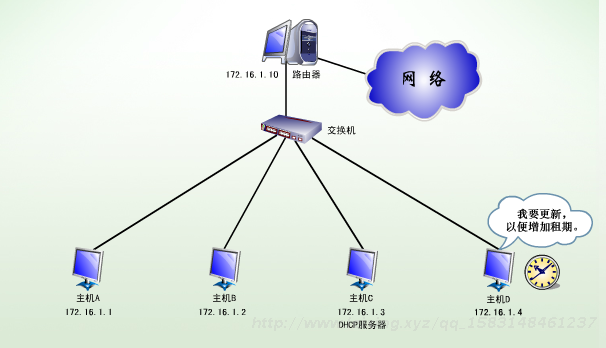

6. 更新租约：DHCP服务器向DHCP客户机出租的IP地址一般都有一个租借期限 ，期满后DHCP服务器便会收回出租的IP地址。如果DHCP客户机要延长其IP租约，则必须更新其IP租约 。DHCP客户机启动时和IP租约期限过一半时，DHCP客户机都会自动向DHCP服务器发送更新其IP租约的报文。（动画演示）

练习一：使用DHCP获取IP地址

本练习由每一位组员独自完成。将主机B和主机E未用的网卡禁用。
记下本机的IP地址，在命令行方式下，输入下面的命令： “netsh interface ip set address name=“本机可用网卡的接口名” source=dhcp”。
启动协议分析器捕获数据，并设置过滤条件(提取DHCP协议)。
在命令行方式下，输入命令“ipconfig –release”。
在命令行方式下，输入命令“ipconfig –renew”。
察看DHCP会话分析，填写下表。 报文序号 Boot record type值 Message Type值 Lease Time值(若有) 源IP地址 目的IP地址

报文序号	Boot record type值	Message Type值	Lease Time值(若有)	源IP地址	目的IP地址

等待时间超过租用时间(上表中的Lease Time的值)的50%后，察看捕获的数据包。
各报文中字段“Boot record type”、“Message Type”的值分别是多少？该请求报文的作用是什么？
