第五章虚拟存储器

5.1 虚拟存储器概述
5.2 请求分页存储管理方式
5.3 页面置换算法
5.4 “抖动”与工作集
5.5 请求分段存储管理方式

5.1 虚拟存储器概述

第四章所介绍的各种存储器管理方式有一个共同的特点，即它们都要求将一个作业全部装入内存后方能运行。于是，出现了下面这样两种情况：

(1) 有的作业很大，其所要求的内存空间超过了内存总容量，作业不能全部被装入内存，致使该作业无法运行；

(2) 有大量作业要求运行，但由于内存容量不足以容纳所有这些作业，只能将少数作业装入内存让它们先运行，而将其它大量的作业留在外存上等待。

5.1.1 常规存储管理方式的特征和局部性原理

1. 常规存储器管理方式的特征

我们把前一章中所介绍的各种存储器管理方式统称为传统存储器管理方式，它们全都具有如下两个共同的特征：

(1) 一次性

(2) 驻留性

2. 局部性原理

程序运行时存在的局部性现象，很早就已被人发现，但直到1968年，P.Denning才真正指出：程序在执行时将呈现出局部性规律，即在一较短的时间内，程序的执行仅局限于某个部分，相应地，它所访问的存储空间也局限于某个区域。

局限性又表现在下述两个方面：

(1) 时间局限性。

(2) 空间局限性。

3. 虚拟存储器的基本工作情况

基于局部性原理可知，应用程序在运行之前没有必要将之全部装入内存，而仅须将那些当前要运行的少数页面或段先装入内存便可运行，其余部分暂留在盘上。

5.1.2 虚拟存储器的定义和特征

1. 虚拟存储器的定义

当用户看到自己的程序能在系统中正常运行时，他会认为，该系统所具有的内存容量一定比自己的程序大，或者说，用户所感觉到的内存容量会比实际内存容量大得多。但用户所看到的大容量只是一种错觉，是虚的，故人们把这样的存储器称为虚拟存储器。

2. 虚拟存储器的特征

与传统的存储器管理方式比较，虚拟存储器具有以下三个重要特征：

(1) 多次性。

(2) 对换性。

(3) 虚拟性。

5.1.3 虚拟存储器的实现方法

1. 分页请求系统

1) 硬件支持

主要的硬件支持有：

(1) 请求分页的页表机制。

(2) 缺页中断机构。

(3) 地址变换机构。

2) 实现请求分页的软件

2. 请求分段系统

1) 硬件支持

主要的硬件支持有：

(1) 请求分段的段表机制。

(2) 缺页中断机构。

(3) 地址变换机构。

2) 软件支持

5.2 请求分页存储管理方式

5.2.1 请求分页中的硬件支持

为了实现请求分页，系统必须提供一定的硬件支持。计算机系统除了要求一定容量的内存和外存外，还需要有请求页表机制、缺页中断机构以及地址变换机构。

5.2.2 请求分页中的内存分配

1. 最小物理块数的确定

一个显而易见的事实是，随着为每个进程所分配的物理块的减少，将使进程在执行中的缺页率上升，从而会降低进程的执行速度。为使进程能有效地工作，应为它分配一定数目的物理块，但这并不是最小物理块数的概念。

4. 缺页率

假设一个进程的逻辑空间为n页，系统为其分配的内存物理块数为m(m≤n)。如果在进程的运行过程中，访问页面成功(即所访问页面在内存中)的次数为S，访问页面失败(即所访问页面不在内存中，需要从外存调入)的次数为F，则该进程总的页面访问次数为A = S + F，那么该进程在其运行过程中的缺页率即为:

f = F / A

5.3 页面置换算法

在进程运行过程中，若其所要访问的页面不在内存，而需把它们调入内存，但内存已无空闲空间时，为了保证该进程能正常运行，系统必须从内存中调出一页程序或数据送到磁盘的对换区中。但应将哪个页面调出，须根据一定的算法来确定。通常，把选择换出页面的算法称为页面置换算法(Page-Replacement Algorithms)。置换算法的好坏将直接影响到系统的性能。

5.3.1 最佳置换算法和先进先出置换算法

1. 最佳(Optimal)置换算法

最佳置换算法是由Belady于1966年提出的一种理论上的算法。其所选择的被淘汰页面将是以后永不使用的，或许是在最长(未来)时间内不再被访问的页面。采用最佳置换算法通常可保证获得最低的缺页率。但由于人们目前还无法预知，一个进程在内存的若干个页面中，哪一个页面是未来最长时间内不再被访问的，因而该算法是无法实现的，但可以利用该算法去评价其它算法。

2. 先进先出(FIFO)页面置换算法

FIFO算法是最早出现的置换算法。该算法总是淘汰最先进入内存的页面，即选择在内存中驻留时间最久的页面予以淘汰。该算法实现简单，只需把一个进程已调入内存的页面按先后次序链接成一个队列，并设置一个指针，称为替换指针，使它总是指向最老的页面。但该算法与进程实际运行的规律不相适应，因为在进程中，有些页面经常被访问，比如，含有全局变量、常用函数、例程等的页面，FIFO算法并不能保证这些页面不被淘汰。

5.3.2 最近最久未使用和最少使用置换算法

1.  LRU(Least Recently Used)置换算法的描述

FIFO置换算法的性能之所以较差，是因为它所依据的条件是各个页面调入内存的时间，而页面调入的先后并不能反映页面的使用情况。最近最久未使用(LRU)的页面置换算法是根据页面调入内存后的使用情况做出决策的。

3. 最少使用(Least Frequently Used，LFU)置换算法

在采用LFU算法时，应为在内存中的每个页面设置一个移位寄存器，用来记录该页面被访问的频率。该置换算法选择在最近时期使用最少的页面作为淘汰页。

5.3.3 Clock置换算法

1. 简单的Clock置换算法

当利用简单Clock算法时，只需为每页设置一位访问位，再将内存中的所有页面都通过链接指针链接成一个循环队列。

2. 改进型Clock置换算法

在将一个页面换出时，如果该页已被修改过，便须将该页重新写回到磁盘上；但如果该页未被修改过，则不必将它拷回磁盘。换而言之，对于修改过的页面，在换出时所付出的开销比未修改过的页面大，或者说，置换代价大。在改进型Clock算法中，除须考虑页面的使用情况外，还须再增加一个因素——置换代价。

5.3.4 页面缓冲算法(Page Buffering Algorithm，PBA)

1. 影响页面换进换出效率的若干因素　

(1) 页面置换算法。

(2) 写回磁盘的频率。

(3) 读入内存的频率。

2. 页面缓冲算法PBA

PBA算法的主要特点是：

① 显著地降低了页面换进、换出的频率，使磁盘I/O的操作次数大为减少，因而减少了页面换进、换出的开销；

② 正是由于换入换出的开销大幅度减小，才能使其采用一种较简单的置换策略，如先进先出(FIFO)算法，它不需要特殊硬件的支持，实现起来非常简单。

1) 空闲页面链表

2) 修改页面链表

5.3.5 访问内存的有效时间

与基本分页存储管理方式不同，在请求分页管理方式中，内存有效访问时间不仅要考虑访问页表和访问实际物理地址数据的时间，还必须要考虑到缺页中断的处理时间。

5.4  “抖动”与工作集

由于请求分页式虚拟存储器系统的性能优越，在正常运行情况下，它能有效地减少内存碎片，提高处理机的利用率和吞吐量，故是目前最常用的一种系统。但如果在系统中运行的进程太多，进程在运行中会频繁地发生缺页情况，这又会对系统的性能产生很大的影响，故还须对请求分页系统的性能做简单的分析。

5.4.1 多道程序度与“抖动”

1. 多道程序度与处理机的利用率

由于虚拟存储器系统能从逻辑上扩大内存，这时，只需装入一个进程的部分程序和数据便可开始运行，故人们希望在系统中能运行更多的进程，即增加多道程序度，以提高处理机的利用率。但处理机的实际利用率却如图5-9中的实线所示。

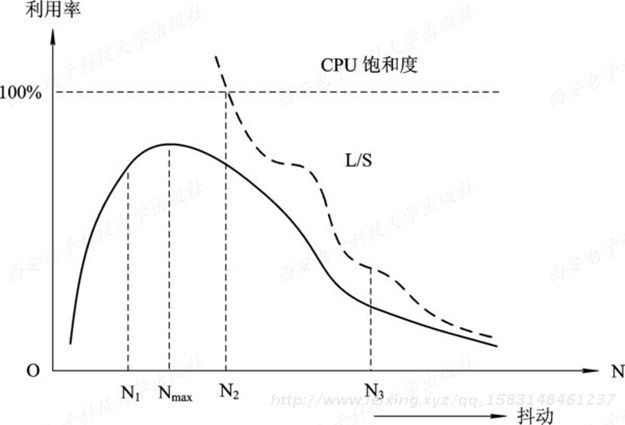

图5-9 处理机的利用率

2. 产生“抖动”的原因

发生“抖动”的根本原因是，同时在系统中运行的进程太多，由此分配给每一个进程的物理块太少，不能满足进程正常运行的基本要求，致使每个进程在运行时，频繁地出现缺页，必须请求系统将所缺之页调入内存。这会使得在系统中排队等待页面调进/调出的进程数目增加。显然，对磁盘的有效访问时间也随之急剧增加，造成每个进程的大部分时间都用于页面的换进/换出，而几乎不能再去做任何有效的工作，从而导致发生处理机的利用率急剧下降并趋于0的情况。我们称此时的进程是处于“抖动”状态。

5.4.2 工作集

1. 工作集的基本概念

进程发生缺页率的时间间隔与进程所获得的物理块数有关。图5-10示出了缺页率与物理块数之间的关系。

图5-10 缺页率与物理块数之间的关系

2. 工作集的定义

所谓工作集，是指在某段时间间隔Δ里，进程实际所要访问页面的集合。Denning指出，虽然程序只需要少量的几页在内存便可运行，但为了较少地产生缺页，应将程序的全部工作集装入内存中。然而我们无法事先预知程序在不同时刻将访问哪些页面，故仍只有像置换算法那样，用程序的过去某段时间内的行为作为程序在将来某段时间内行为的近似。

5.4.3 “抖动”的预防方法

1. 采取局部置换策略

在页面分配和置换策略中，如果采取的是可变分配方式，则为了预防发生“抖动”，可采取局部置换策略。

2. 把工作集算法融入到处理机调度中

当调度程序发现处理机利用率低下时，它将试图从外存调入一个新作业进入内存，来改善处理机的利用率。

3. 利用“L=S”准则调节缺页率

Denning于1980年提出了“L=S”的准则来调节多道程序度，其中L是缺页之间的平均时间，S是平均缺页服务时间，即用于置换一个页面所需的时间。如果是L远比S大，说明很少发生缺页，磁盘的能力尚未得到充分的利用；反之，如果是L比S小，则说明频繁发生缺页，缺页的速度已超过磁盘的处理能力。只有当L与S接近时，磁盘和处理机都可达到它们的最大利用率。理论和实践都已证明，利用“L=S”准则，对于调节缺页率是十分有效的。

4. 选择暂停的进程

当多道程序度偏高时，已影响到处理机的利用率，为了防止发生“抖动”，系统必须减少多道程序的数目。
