计算机组成原理复习

参考书  计算机组成原理 第5版

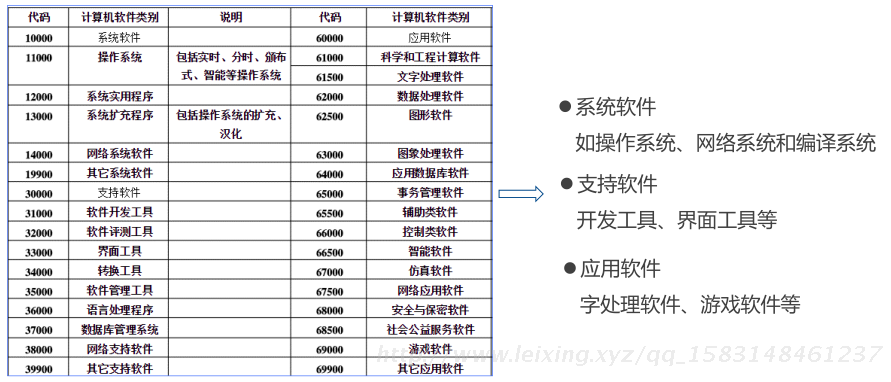

第一章 计算机系统概论

非时间指标

1、机器字长：志及其一次性能处理的二进制位数；

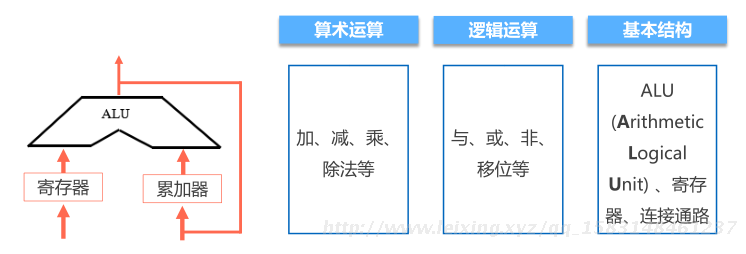

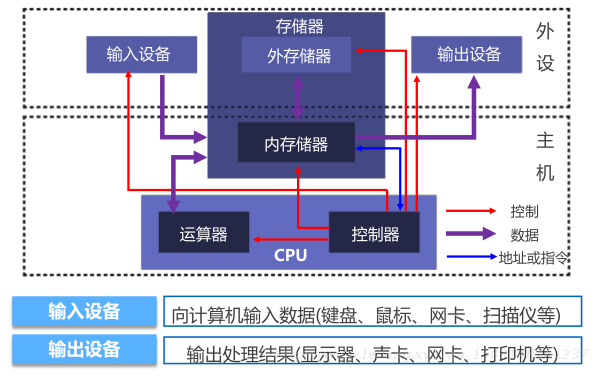

ALU算术逻辑单元(arithmetic and logic unit) 是能实现多组算术运算和逻辑运算的组合逻辑电路，简称ALU。

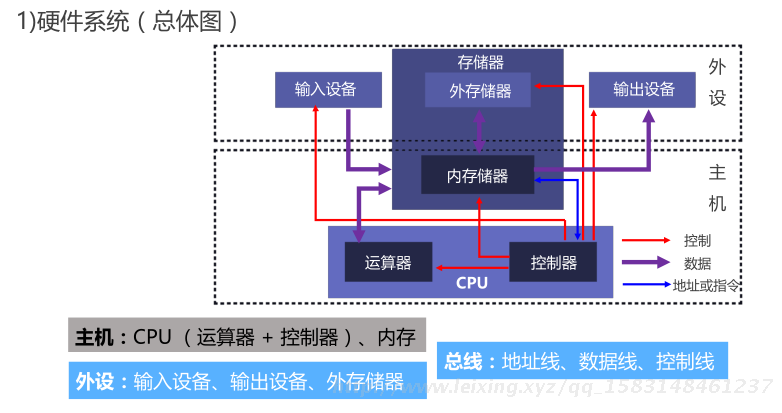

2、总线宽度：总线一次能并行传送的最大信息位数；

 一般指运算器与存储器之间的数据总线位数。

有些计算机内部与尾部数据总线宽度不一致；

Pentium外总线64位，内总线32位（两条32位流水线）

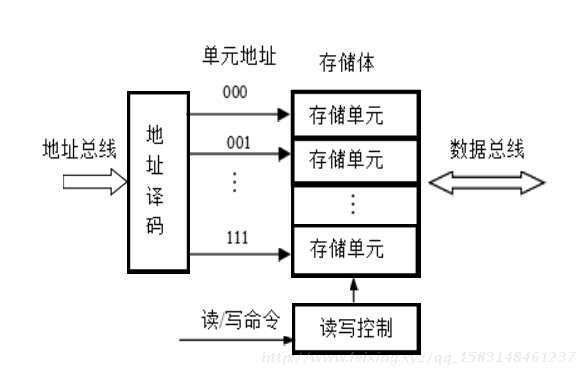

3、主存容量与存储带宽

主存容量：是指一台计算机主存所包含的存储丹云总数。

存储带宽：指单位时间内与主存交换的二进制信息量，常用B/s（字节/秒）。（影响存储带宽的指标包括数据位宽和数据传输速率）。

时间指标

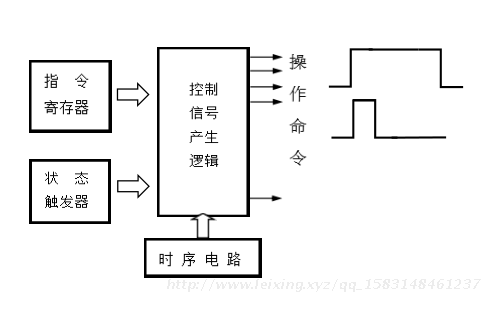

1、主频f/时钟周期T,外频、倍频

主频f

指CPU内核工作的始终频率，即CPU内数字脉冲信号震荡的速率，与CPU实际的运算能力不是唯一的、直接关系。

时钟周期T，也称节拍周期，是计算机中最基本的最小的时间单位。在一个时间周期内，CPU 仅完成一个最基本的动作。

f与T的关系

互为倒数，f越高，T就越小（f=100MHz时，T=10ns;  f=1GHz时，T=1ns）

频率的倒数即是周期，即1/HZ=1s；
100MHz=100 * 10^6 Hz  = 10^8 Hz
T = 1/f  = 1/10^8 = 10^(-8)s = 10^(-5) ms  = 10^(-2)μs = 10^(1)ns  = 10ns

即频率是100MHZ时，其周期是10ns纳秒

外频

指CPU（内存）与主板之间同步的始终频率；

倍频

CPU主频f与外频之间的倍数。

主频f  =  外频 *  倍频

如： 奔腾Pentium 4   2.4G CPU主频

2.4G = 2400M = 133M（外频）* 18（倍频）

CPI （Clock cycles Per Instruction）

执行一条指令（平均）需要的时钟周期数 （即T周期的个数）

单条指令 CPI、一段程序中所有的CPI、指令系统的CPI等。

CPI = 程序中所有指令的时钟周期数之和  /  程序中指令总数

= 求和符号（程序中各类指令的CPI  *  程序中该类指令的比例）

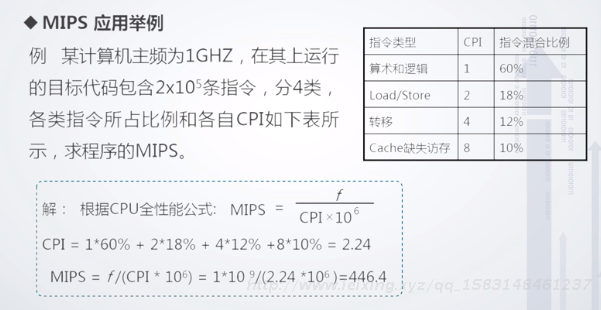

MIPS（Million Instruction Per Second）

每秒CPU能执行的指令总条数。（单位：百万条 / 秒）

 MIPS  =  指令条数  /   (执行时间 *10^6)

            = 指令条数  /  (（所有指令CPU时钟周期数之和  / f）* 10^6  )

            = f  / (CPI * 10^6)   （全性能公式）

CPU时间

执行一段程序所需要的时间

（CPU时间 + I/O时间 + 存储访问时间 + 各类排序时延的等）

CPU时间  =  程序中所有指令的时钟周期数之和  * T

                =  程序中所有指令的时钟周期数之和  / f

CPU时间的计算方法

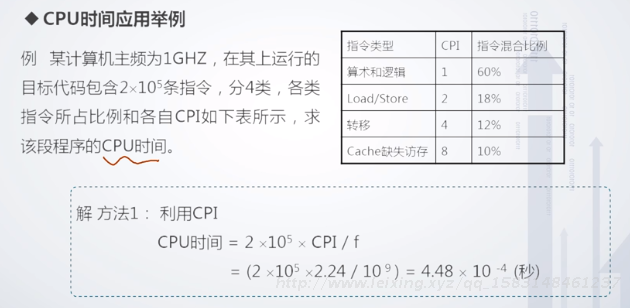

1、考虑CPI后的CPU时间

CPU时间 =  总指令数 *  CPI  * T 时钟周期时间

                =  总指令数 * CPI / f  主频

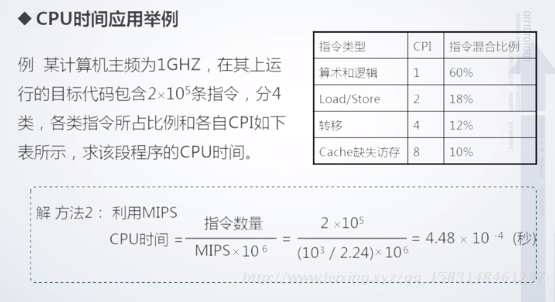

2、考虑MIPS后的CPU时间

CPU时间 = 指令条数 / (执行时间 *10^6)

1.3 计算机性能测试

性能测试的目的

全面了解所测试计算机的性能；
实时掌握计算机的工作状态；
为对比、评估、维护提供依据；

测试的基本原理

计算机系统中配置了大量的传感器和寄存器，系统运行的相关
参数保存在对应的寄存器中；
通过图形/数据方式显示获取的状态数值；
测试程序通过读取相应寄存器的值得到系统运行的状况；

第二章 数据表示

数据表示  原码、反码、补码、移码、定点数、 浮点数IEEE754有32位和64位运算，加减乘除

2.2 定点与浮点数据表示

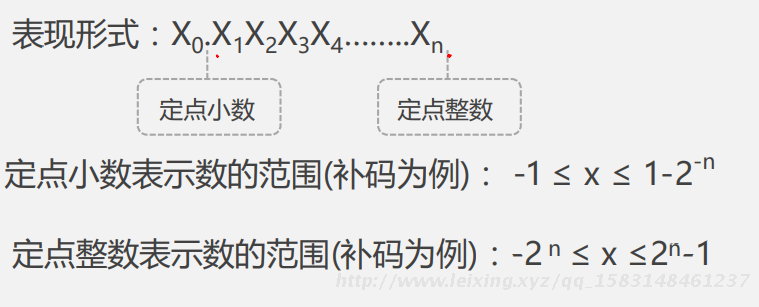

1 定点数据表示
可表示定点小数和整数

定点数据表示数的不足：数据表示范围受限

2 浮点数据表示
浮点数的使用场合：当数的表示范围超出了定点数能表示的范围时。
把数的范围和精度分别表示的一种数据表示方法。
(1)格式(一般格式)

E: 阶码位数,决定数据的范围
M: 尾数位数,决定数的精度

例1：将二进制数x ＝2^（－01） ×(- 0.1110) 表示成机器形式。假定用8位表示该数，且阶码占3位，尾数占5位（均包含一位符号位）。

解：假定阶码和尾数均采用补码

e=-1    补码  111

m=-0.1110  补码 10010  （1.0010  隐含的点，定点小数）

  1 1 1 1 0 0 1 0

不同系统可能根据自己的浮点数格式从中提取不同位数的阶码。所以指定了IEEE 754格式。

IEEE 754格式

IEEE 754格式

1. 指数E采用偏移值，其中单精度偏移值为127，双精度为1023， （为什么对阶码做移位？为了方便把阶码的值变成非负数）， 将浮点数的阶码值变成非负整数,便于浮点数的比较和排序。
2.  IEEE754尾数M形式为1.XXXXXX,其中M部分保存的是XXXXXX(1被隐藏)，从而可保留更多的有效位，提高数据表示的精确度。（ 单精度和双精度  有效尾数M  都不是完整保存。从计算机中提取一个数据还原成真值的时候，要把1放到M的前面。）

例1.某二进制数 X = + 1.100001* 2^8 , 若要变换成IEEE 754浮点数格式，则对尾数而言需要保存（ ),其余位补0即可（说明：只需要填写6位二进制数）

答案：100001

例2.某二进制数 X = + 1.100001* 2^8 ,假定用8位表示该数，且阶码占3位，尾数占5位（均包含一位符号位）。

解：假定阶码和尾数均采用补码

e=8  补码  0100

m=+1.00001  补码  100001  （ 1.00001 隐含的点，定点小数）

 0 1 0 0  1 0 0 0 0 1

纯负小数的补码

纯小数补码也就是说系统规定为8位，当位数不够的时候，要在最低有效数后面用0补齐，然后再求它的原码、反码、和补码。

与上述IEEE754格式相对应的32位浮点数的真值可表示为:
N = (-1)^ S * 2 ^(E-127) * 1.M

E-127  在保存的时候，加了127。

随E和M的取值不同，IEEE754浮点数据表示具有不同的意义

浮点数据表示

E=0 , M =0 ：表示机器零；
E=0 , M !=0 ：则N = (-1)^S * 2 ^(-126) * 0.M,非规格化的浮点数；
1<= E <= 254 ：N = (-1)^S * 2^(E-127) * 1.M ，规格化的浮点数；
E=255 , M =0 ：无穷大的数，对应于x / 0 (其中x != 0) ；
E=255 , M != 0 ：N= NaN，表示一个非数值，对应于0 / 0。

可参考

关于浮点异常，见Kahan教授的《Lecture Notes on IEEE 754》

http://www.cs.berkeley.edu/~wkahan/    有时打不开

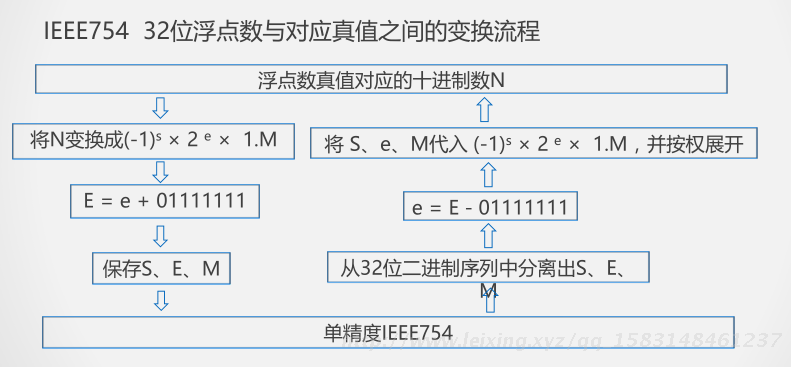

IEEE754 32位浮点数与对应真值之间的变换流程

E = e + 01111111 保存的时候，加127。

e = E - 01111111  求真值的时候，减127。

转换成32位IEEE754格式

例1.将十进制数20.59375转换成32位IEEE754格式浮点数的二进制格式（补码）。

解: 先将十进制数换成二进制数：

20.59375(10)  = 10100.10011(2)

移动小数点，使其变成1.M的形式

10100.10011 = (-1)^0 * 1. 010010011 * 2^4

S=0,  e=4, M = 010010011,

E=100 + 01111111 =10000011

最后得到32位浮点数的二进制存储格式为：

依次保存  SEM

0100   0001   1010   0100   1100   0000   0000   0000

化成16进制 = 41A4C000H

例2.将单精度32位IEEE754格式的二进制数 0100   0001   1010   0100   1100   0000   0000   0000 转换成真值。

解: 从32位二进制序列中分离出S、E、M

S=0, E=1000 0011 , M = 0100 1001 1,

e=E-127 = 1000 0011 -  01111111 = 100

 (-1)^0 * 1. 010010011 * 2^4

= 10100.10011(2)

= 20.59375(10)

2.3 数据校验的基本原理

数据校验的必要性

受元器件的质量、电路故障或噪音干扰等因素的影响，数据在被处理、传输、存储的过程中可能出现错误；

若能设计硬件层面的错误检测机制，可以减少基于软件检错的代价（系统观）。

校验的基本原理

增加冗余码（校验位）

码距的概念

同一编码中，任意两个合法编码之间不同二进数位数的最小值；
例 0011与0001 的码距为1，一位错误时无法识别；

0000、0011、0101、0110、1001、1010、1100、1111等编码码距为2。任何一位发生改变，如0000变成1000就从有效编码变成了无效编码，容易检测到这种错误。校验码中增加冗余项的目的就是为了增大码距。

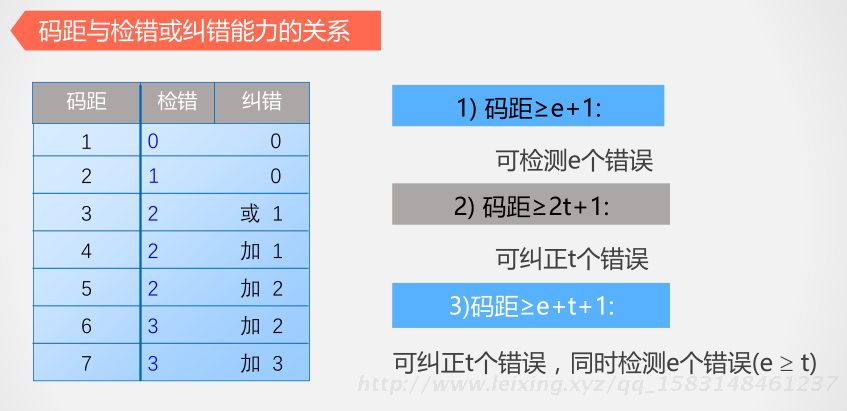

码距与检错或纠错能力的关系

1) 码距≥e+1:
可检测e个错误

2) 码距≥2t+1:
可纠正t个错误


3)码距≥e+t+1:
可纠正t个错误，同时检测e个错误(e≥ t)

选择码距要考虑的因素

码距越大，抗干扰能力越强，纠错能力越强，数据冗余越大，编码效率低，编码电路也相对复杂；
选择码距必须考虑信息发生差错的概率和系统能容许的最小差错率。

2.3 奇偶校验

奇偶校验的基本原理

1)增加冗余码（校验位）

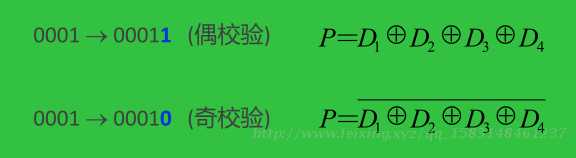

2)编码：根据有效信息计算校验信息位，使校验码（数据＋1位校验信息）中1的个数满足奇/偶校验的要求

0001 --> 00011 (偶校验)
0001  -->  00010 (奇校验)

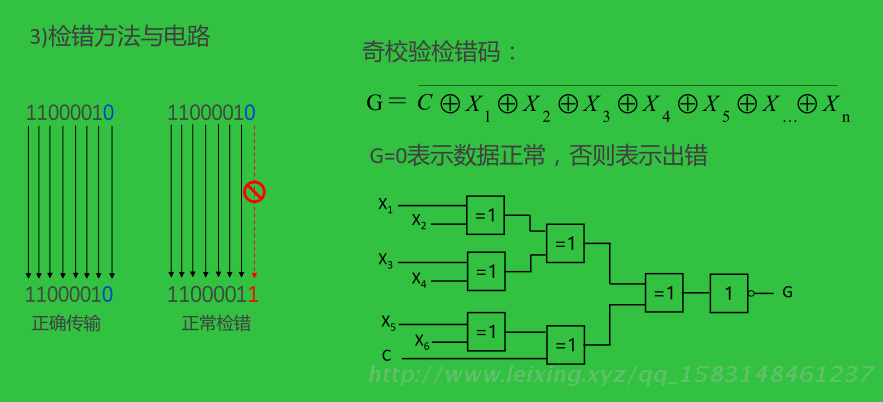

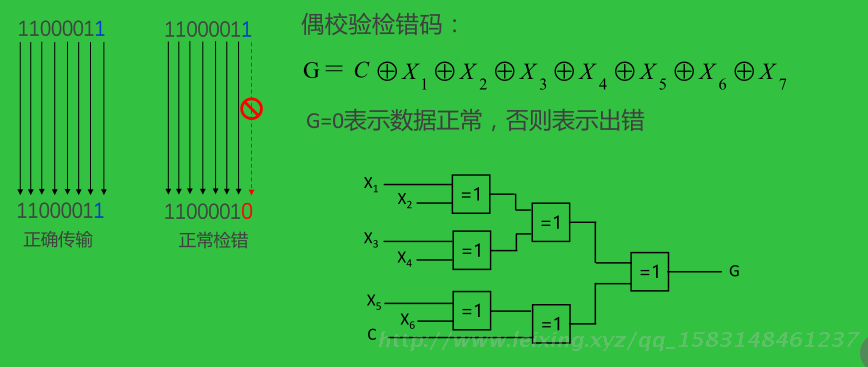

3)检错方法与电路

奇偶校验的特点

编码与检错简单
编码效率高

不能检测偶数位错误, 无错结论不可靠，是一种错误检测码

不能定位错误，因此不具备纠错能力

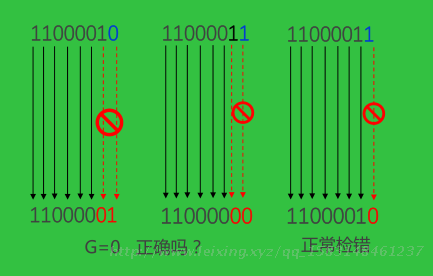

奇偶校验的码距

举例说明奇/偶校验码距为 2
11000011 --> 01000010

改进的奇偶校验

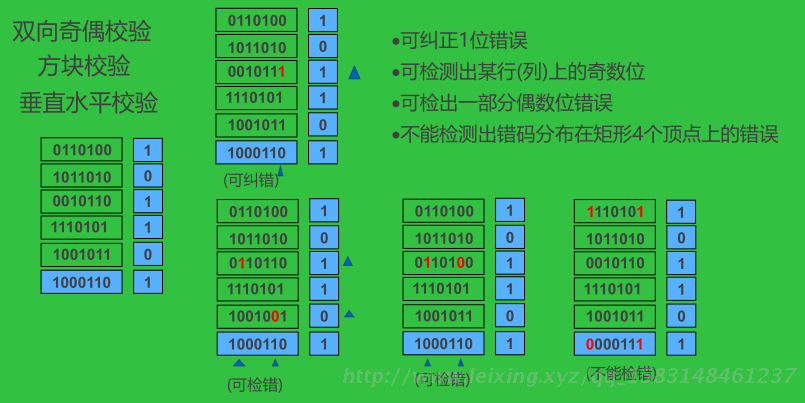

双向奇偶校验
方块校验
垂直水平校验

可纠正1位错误
可检测出某行(列)上的奇数位
可检出一部分偶数位错误
不能检测出错码分布在矩形4个顶点上的错误

哪些场合应用奇偶校验？

工程上的应用
哪条内存条具有错奇偶校验功能的内存条？
http://www.eepw.com.cn/article/280413.htm (关于串口奇偶校验配置的经验)
一般在同步传输方式中常采用奇校验，异步传输方式中常采用偶校验

2.5 CRC校验及其实现

CRC校验的基本原理

增加冗余码（校验位）

N=k+r ≤ 2 r －1

生成多项式G(x)
收发双方约定的一个(r + 1)位二进制数，发送方利用G(X)对信息多项式做模2除运算,生成校验
码。接收方利用G(X)对收到的编码多项式做模2除运算检测差错及错误定位。

G(x)应满足的条件
A、最高位和最低位必须为1；
B、当被传送信息（CRC码）任何一位发生错误时，被生成多项式做除后应该使余数不为0；
C、不同位发生错误时，模2除运算后余数不同；
D、对不为0余数继续进行模2除运算应使余数循环。

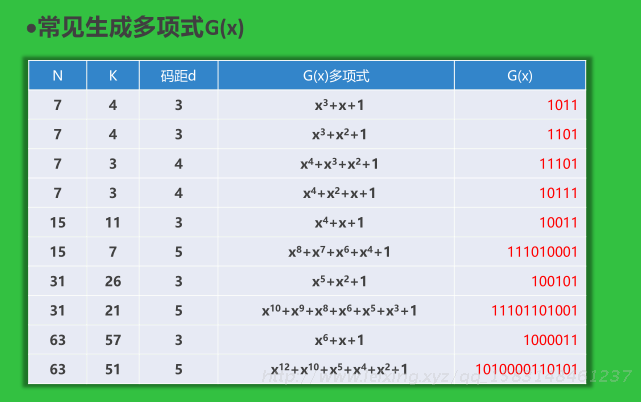

常见生成多项式G(x)

模2除运算

a)加/减运算 (异或运算，加不进位，减不借位)
0±0＝0，0±1＝1，1±0＝1，1±1＝0

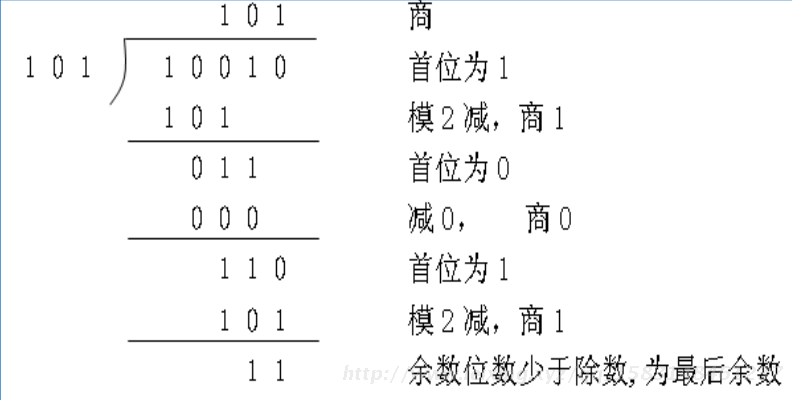

b)模2除法
按模2减，求部分余数，不借位。

c)上商原则
①部分余数首位为1时，商为1，减除数；
②部分余数首位为0时，商为0，减0；
③当部分余数的位数小于除数的位数时，该余数即为最后余数。

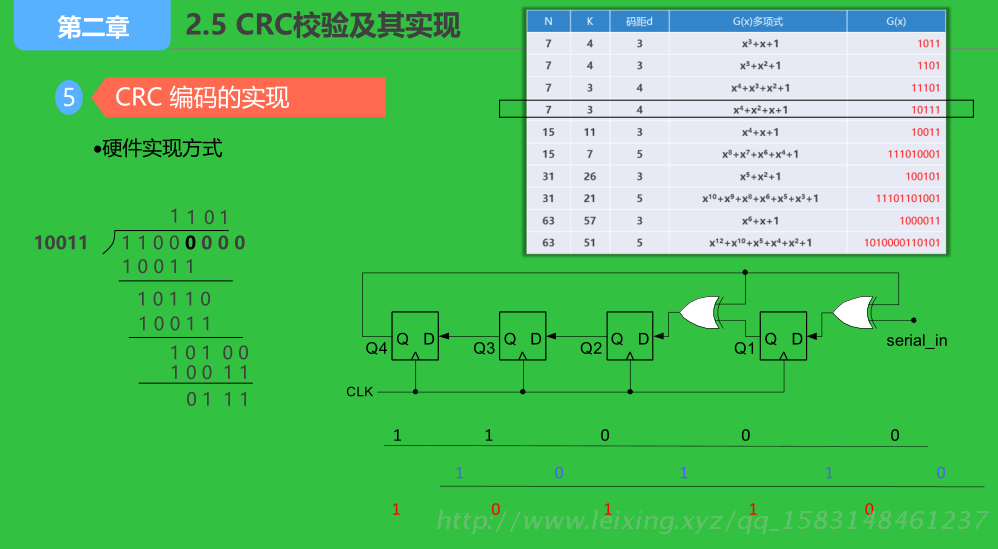

CRC 编码方法

(1)根据待校验信息的长度k，按照 k+r ≤ 2 r －1 确定校验位r的位数

(2)根据r 和生成多项式的选择原则，选择位数为 r +1 的生成多项式G(X)= 1011
如对4位信息 1100 进行CRC编码，根据 4+r ≤ 2 r －1
得 r min = 3

(3)进行下列变化

==》1100 000

即：将待校验的二进制信息Q(X)逻辑左移 r 位,得到Q(X)’

CRC编码

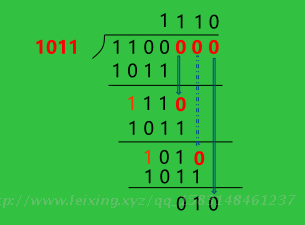

(4)对Q(X)’按模2运算法则除G(x)，求CRC编码中的r位校验信息

(5)用得到的余数替换Q(X)’的最后r位即可得到对应的CRC编码

1100 000   ==> 1100 010     即为1100 的CRC 编码

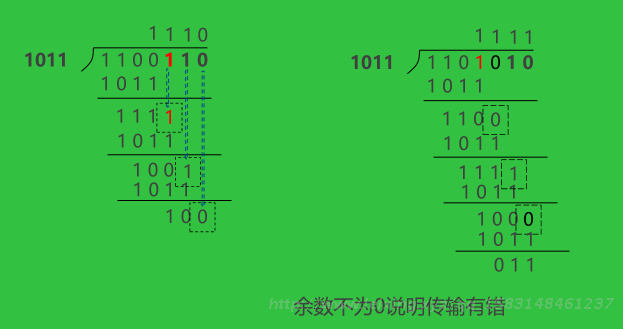

CRC的检错与纠错

余数为0说明传输没有错误

接收方利用G(X)对收到的有错编码多项式做模2除运算

余数不为0说明传输有错。不同位数出错，得到的余数不一样。

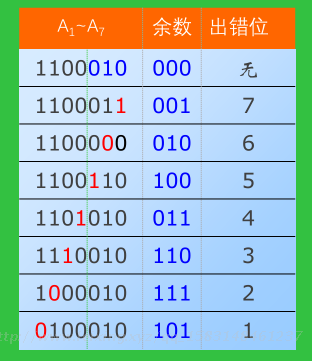

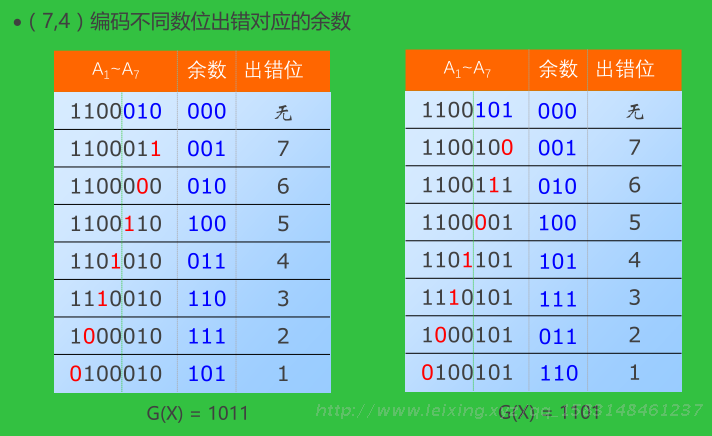

编码不同数位出错对应的余数

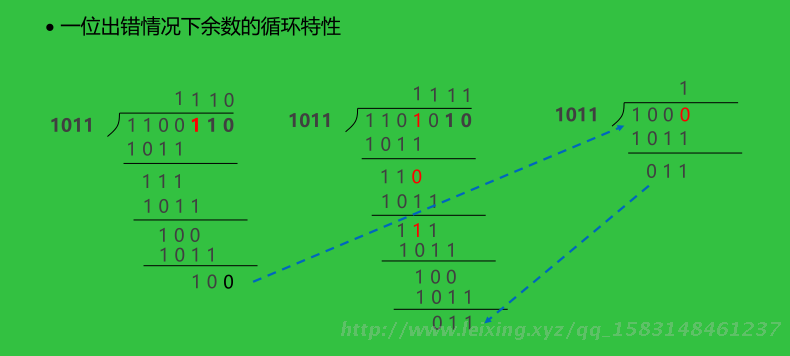

 利用出错情况下余数的循环特性进行纠错

若余数不为0，一边对余数补0继续做模2除，同时让被检测的校验码循环左移，当余数为101时，出错位也移到A1位置。通过异运算纠正后继续循环左移和执行余数模2除法，直到修改后的出错位回原位。不需对每一位提供纠正电路。当位数增多时，循环码校验能有效地降低硬件
代价，这是它得以广泛应用的主要原因。

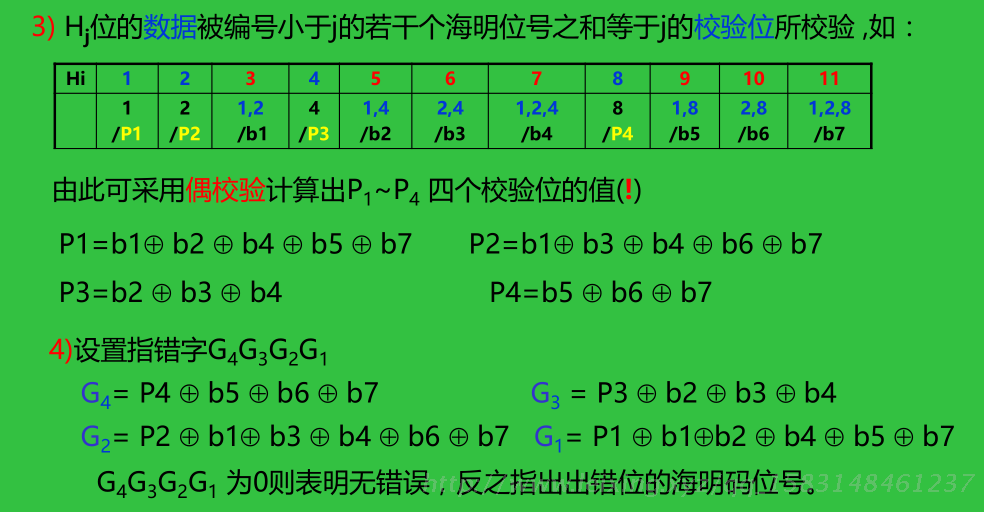

2.6 海明校验及其实现

增加冗余码（校验位）

N=k+r ≤ 2^ r －1

1) 设k+r位海明码从左到右依次为第1，2，3，…...， k+r位，r位校验位记为P i （i=1，2，…，r)，分别位于k+r位海明编码的第2 i-1 （i=1，2，…，r)位上，其余位依次放置被校验的数据位；

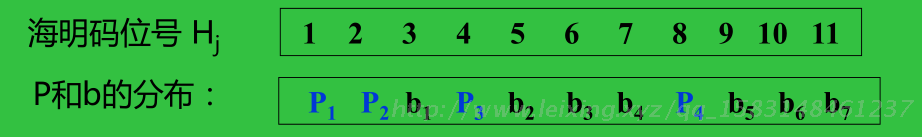

2) (7，4)海明校验码中校验位和被校验信息位的排列如下：
