实验一通过Console口访问路由器和交换机

问题

路由器的console端口和AUX端口的作用?

Console端口Console端口使用配置专用连线直接连接至计算机的串口，利用终端仿真程序（如Windows下的“超级终端”）进行路由器本地配置。路由器的Console端口多为RJ-45端口。

AUX端口AUX端口为异步端口，主要用于远程配置，也可用于拔号连接，还可通过收发器与MODEM进行连接。AUX端口与Console端口通常同时提供，因为它们各自的用途不一样。

实验模拟软件介绍

GNS3是一款具有图形化界面可以运行在多平台（包括Windows, Linux, and MacOS等）的网络虚拟软件。Cisco网络设备管理员或是想要通过CCNA、CCNP、CCIE等Cisco认证考试的相关人士可以通过它来完成相关的实验模拟操作。同时它也可以用于虚拟体验Cisco网际操作系统IOS或者是检验将要在真实的路由器上部署实施的相关配置。
简单说来它是dynamips的一个图形前端，相比直接使用dynamips这样的虚拟软件要更容易上手和更具有可操作性。
GNS3整合了如下的软件：
Dynamips：一款可以让用户直接运行Cisco系统(IOS)的模拟器
Dynagen：是Dynamips的文字显示前端
Pemu：PIX防火墙设备模拟器。
Winpcap：windows平台下一个免费，公共的网络访问系统。开发winpcap这个项目的在于为win32应用程序提供访问网络底层的能力。
设计优秀的网络拓扑结构，模拟Cisco路由设备和PIX防火墙，仿真简单的Ethernet, ATM和帧中继交换机，能够装载和保存为Dynamips的配置格式，也就是说对于使用dynamips内核的虚拟软件具有较好的兼容性支持一些文件格式(JPEG, PNG, BMP and XPM)的导出。

GNS3的使用

gns3下载：http://www.gns3.com/software

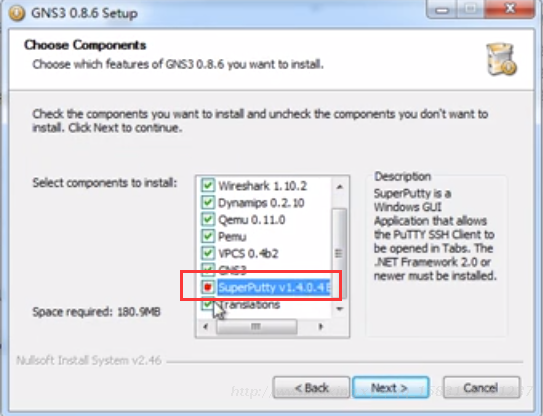

安装

安装就是傻瓜式安装，需要注意几个点

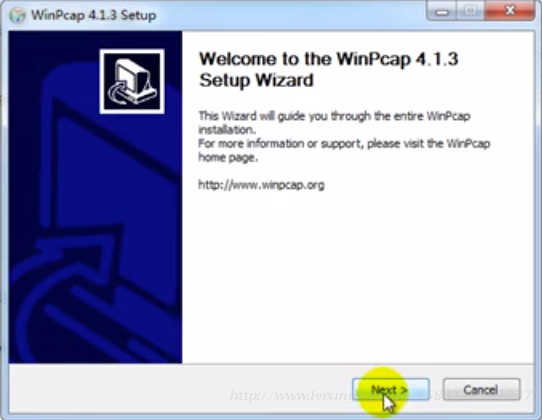

会安装WinPcap

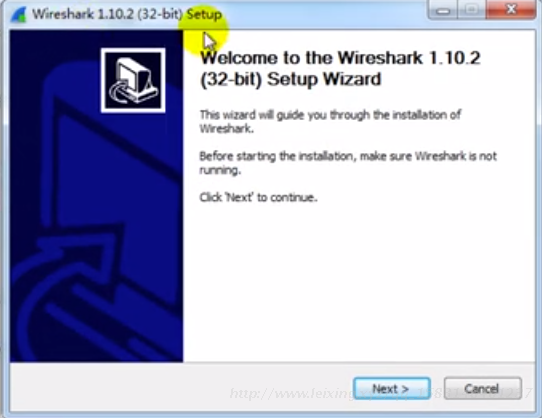

会安装抓包工具Wireshark

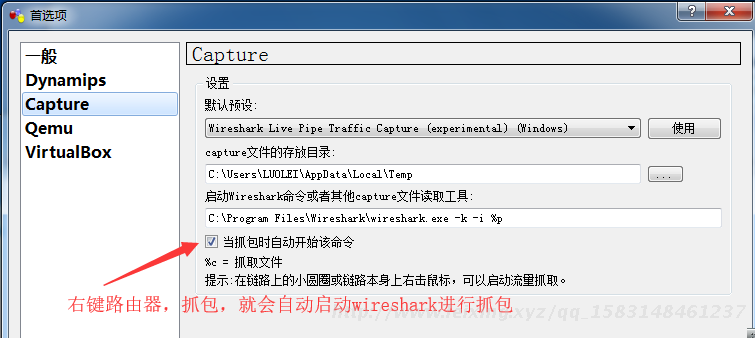

GNS3配置Capture

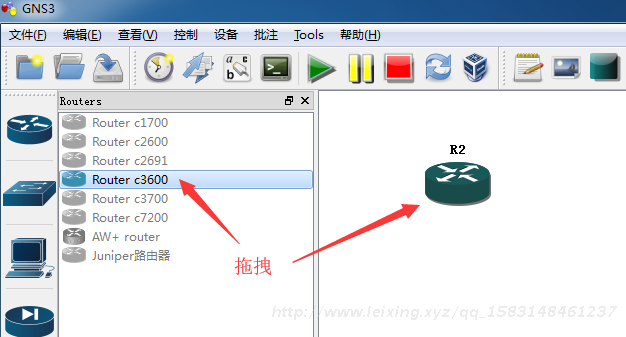

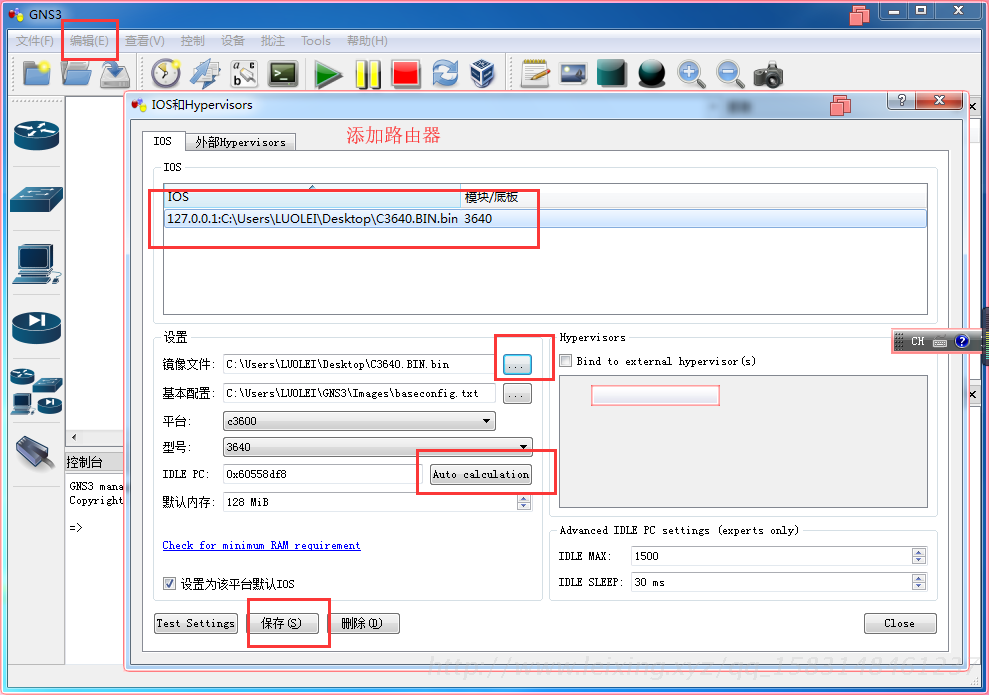

添加路由器

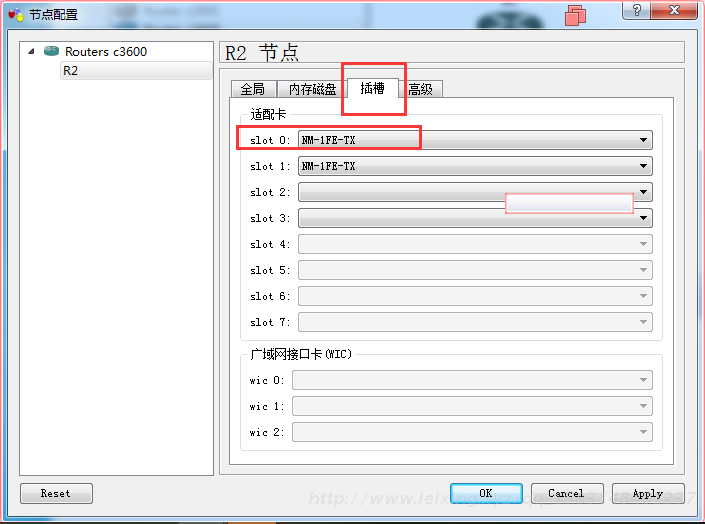

右键【配置】

保存后，右键路由器图标开始，就开始运行了。然后右键Console

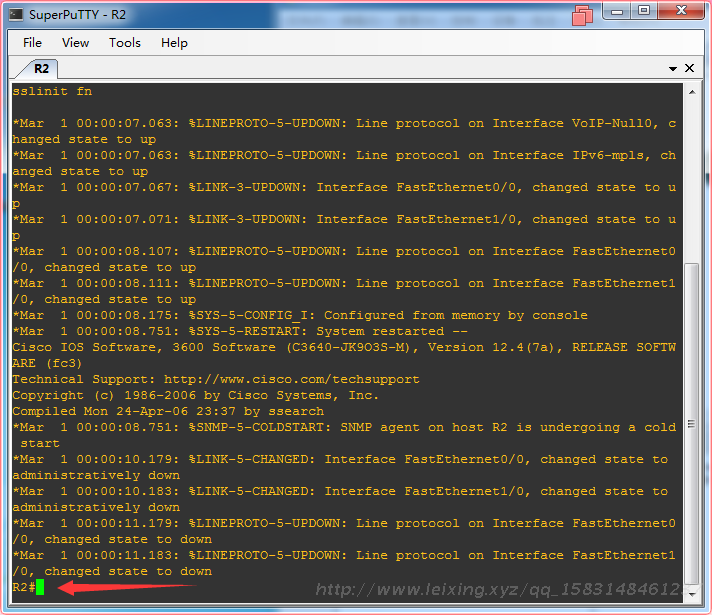

这样就启动成功了，然后配置

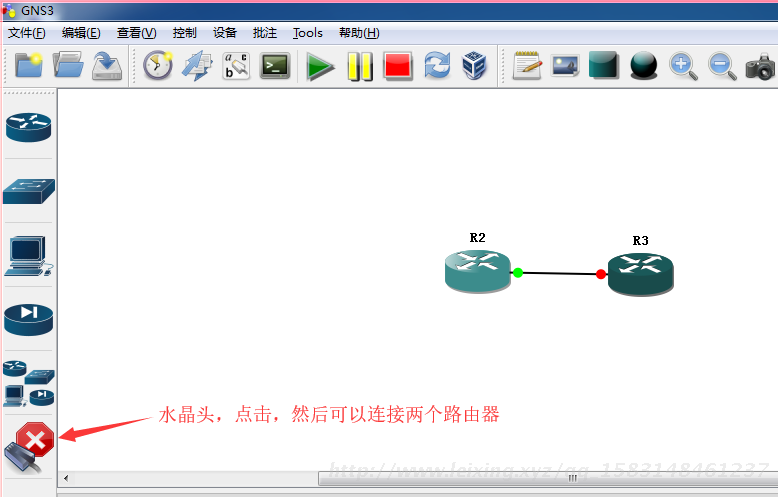

同样方式再添加一个路由器，然后用水晶头将两个路由器连接起来。

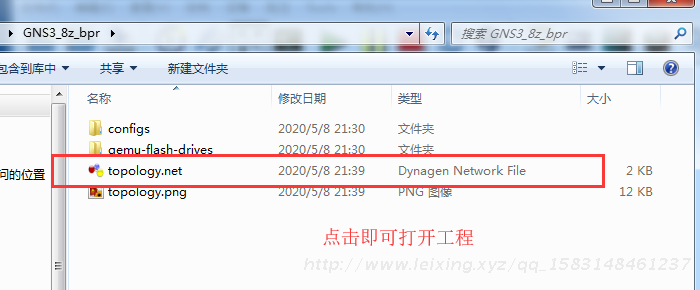

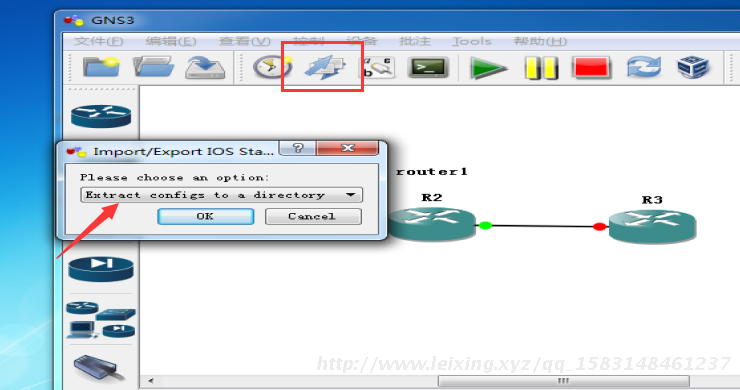

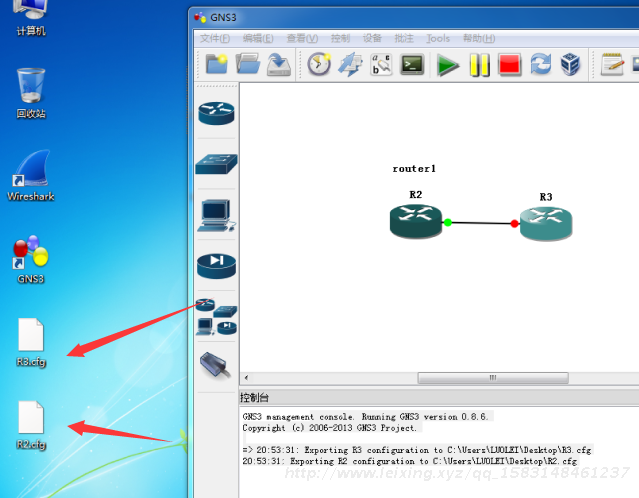

导出路由器的配置

桥接真机和虚拟机

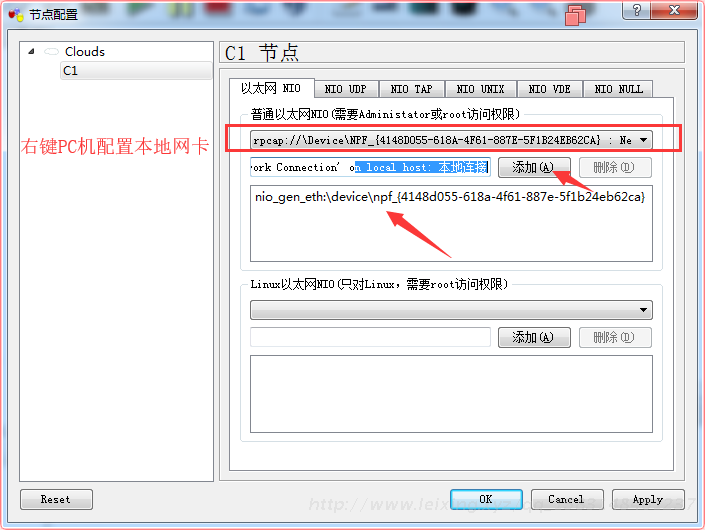

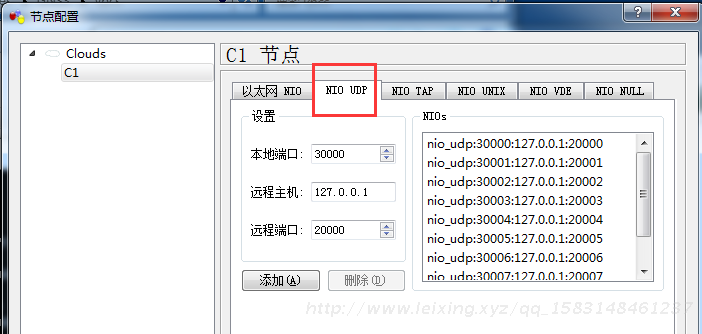

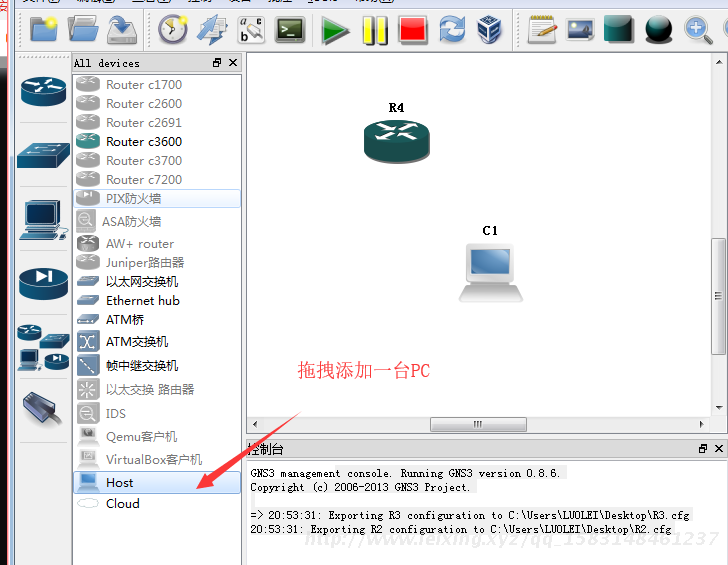

添加一台路由器后，添加一台PC，然后用PC机桥接真机。

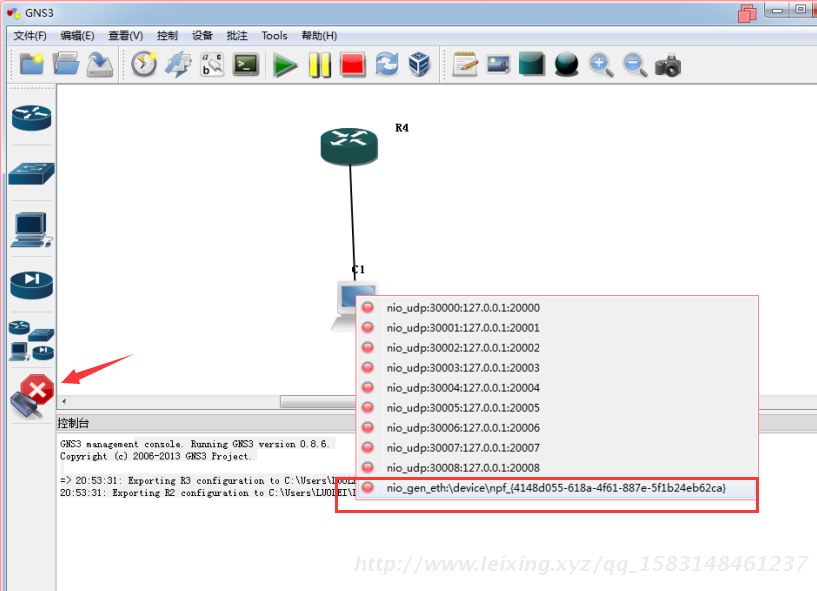

连接路由器和PC

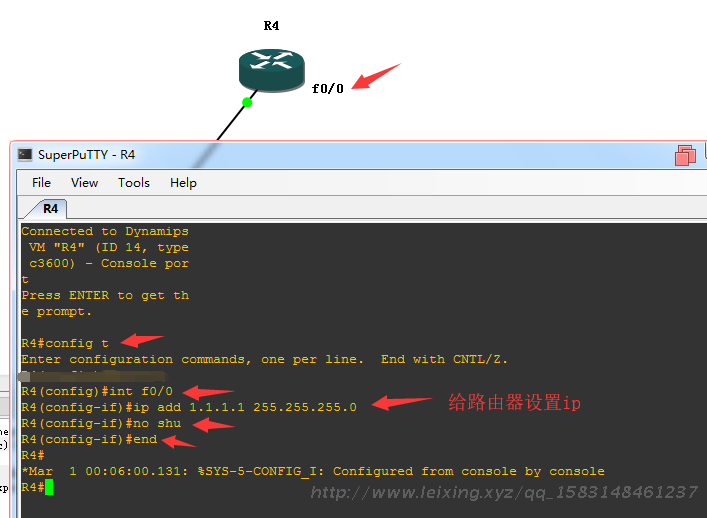

给路由器设置ip

右键开始，就开始运行了。然后右键Console

执行如下命令：

查看ip show int ip b

配置ip
config t
int f0/0
ip add 1.1.1.1 255.255.255.0
no shu
end

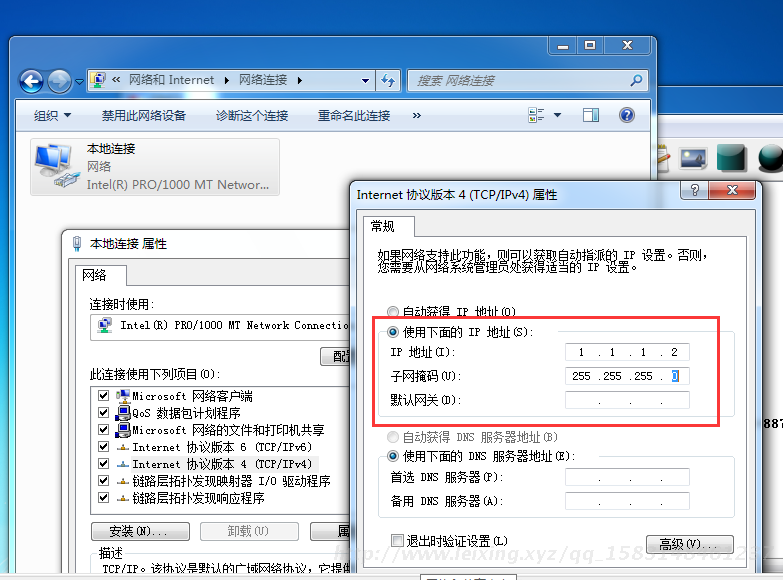

查看、设置真机的ip

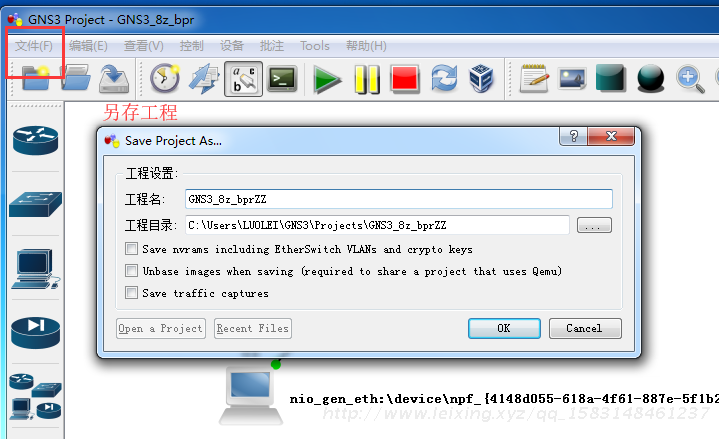

互ping结果ping不通，需要对真机的网络适配器进行设置。先保存工程。

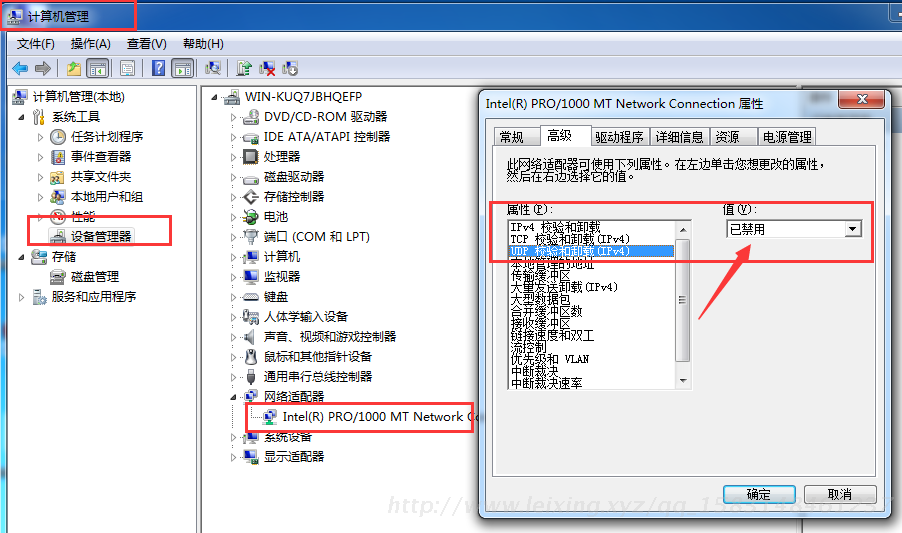

需要对真机的网络适配器进行设置，将框框中的三项都设置成已禁用，然后重启真机。

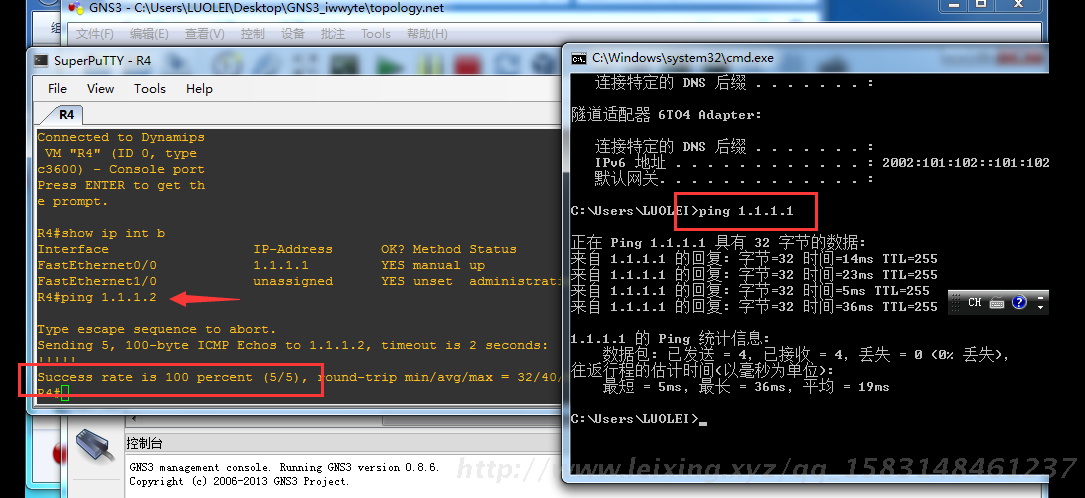

重启后，打开GNS3，互ping对方的ip看是否连通。

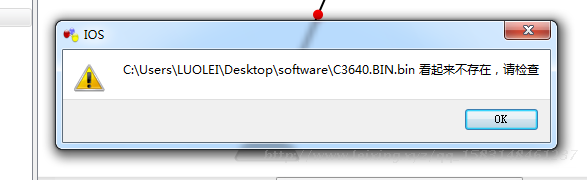

启动路由器报错

Cannot start router R4: lost communication with server 127.0.0.1:7201

原因，我把路由器操作系统bin文件移动位置了，它提示了却没注意。

互ping对方的ip还是是否连通。注意防火墙需要关闭。

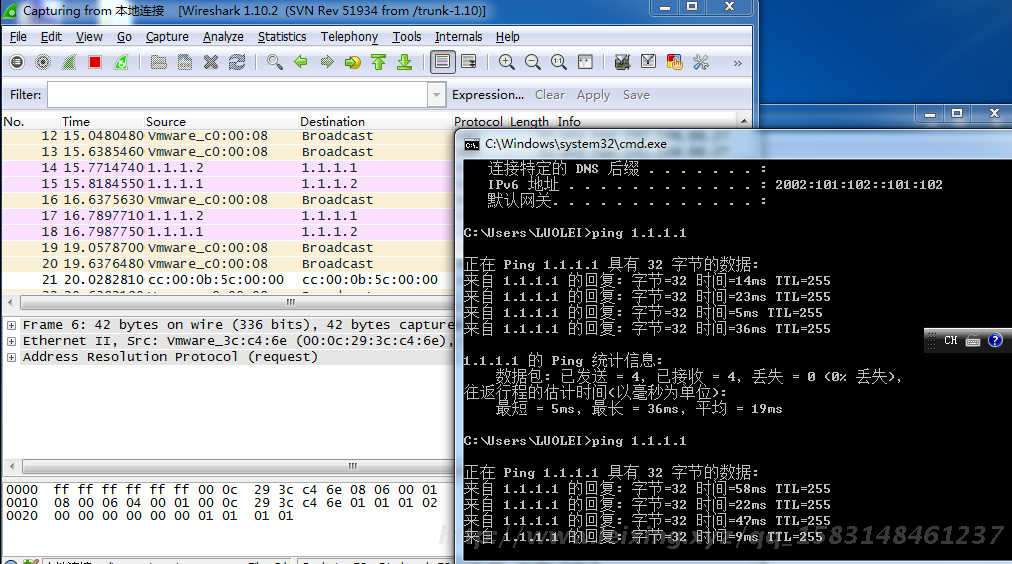

ping 使用抓包

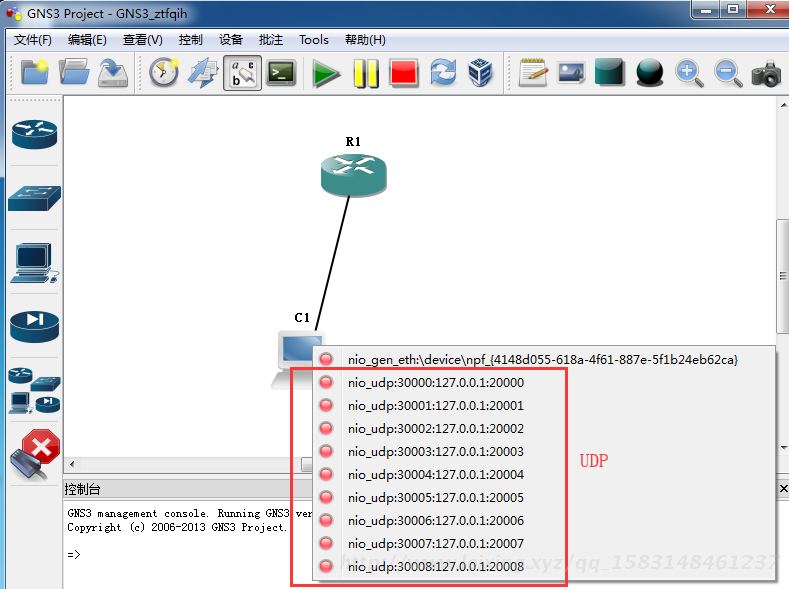

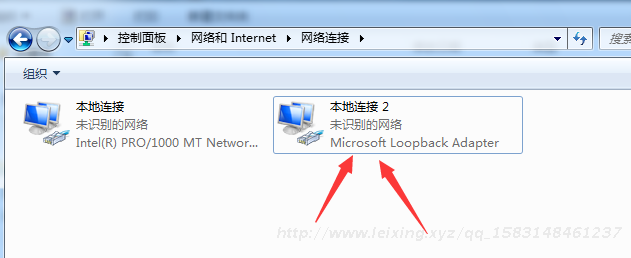

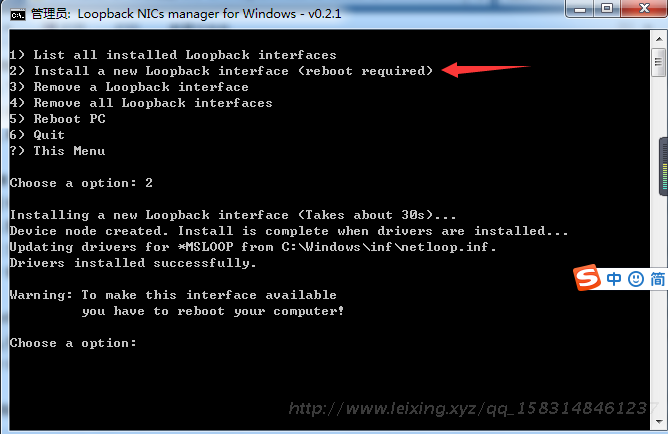

用GNS3自带的cmd脚本可以安装新的环回接口。

如果没有本地接口，可以用GNS3自带的cmd脚本，添加可以一个安装新的环回接口。

Install a new Loopback interface

注意这里有，但是在GNS3中不会起作用，需要重启真机。之后需就可以用了。

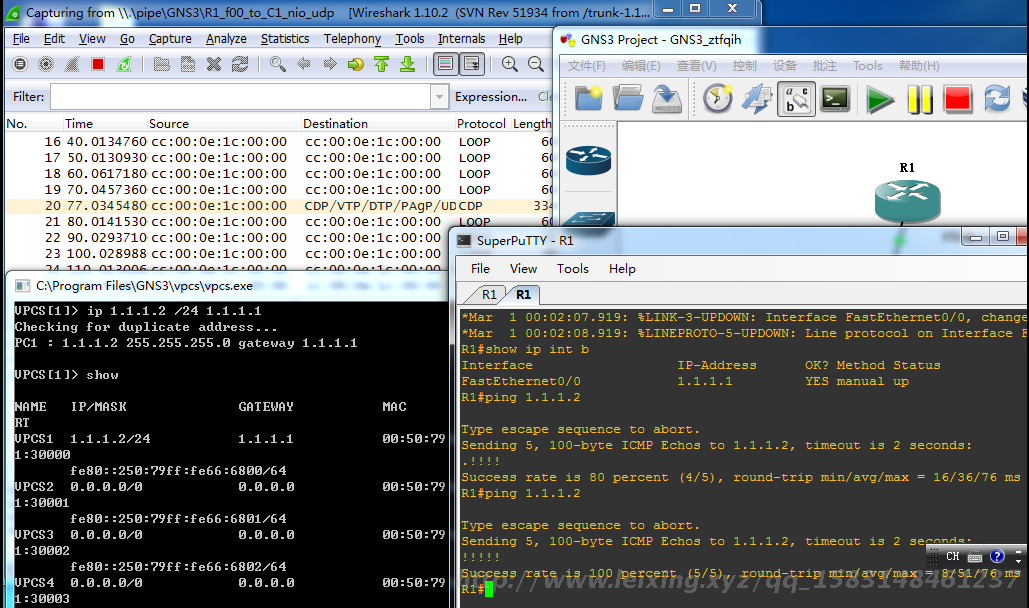

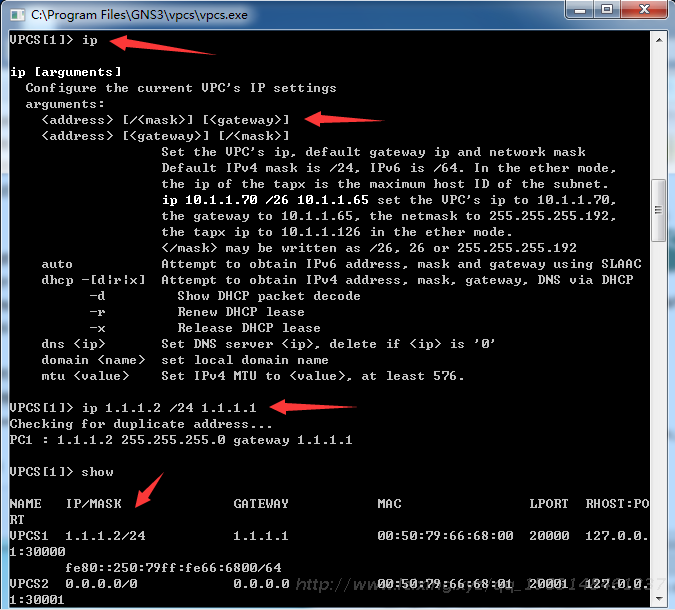

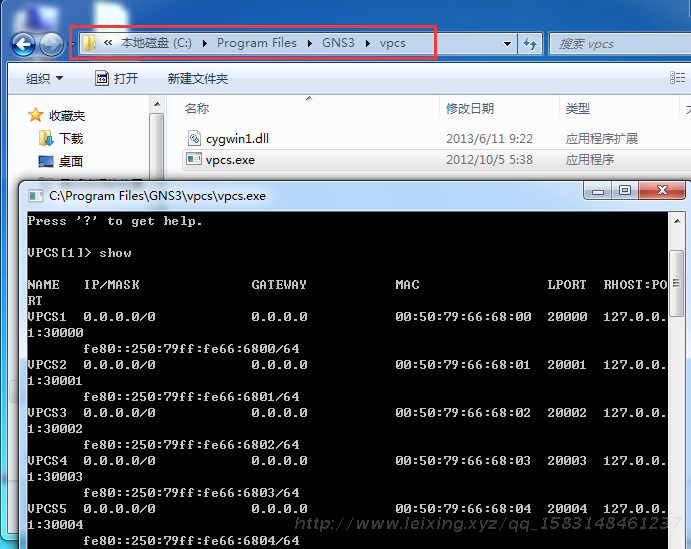

使用VPC和抓包

什么是VPC

私有网络（VPC）
私有网络是针对公有云的基础网络(经典网络)来定义的一种概念。
VPC（Virtual Private Cloud）是公有云上自定义的逻辑隔离网络空间，是一块可我们自定义的网络空间，与我们在数据中心运行的传统网络相似，托管在VPC内的是我们在私有云上的服务资源，如云主机、负载均衡、云数据库等。我们可以自定义网段划分、IP地址和路由策略等，并通过安全组和网络ACL等实现多层安全防护。同时也可以通过VPN或专线连通VPC与我们的数据中心，灵活部署混合云。
VPC主要是一个网络层面的功能，其目的是让我们可以在云平台上构建出一个隔离的、自己能够管理配置和策略的虚拟网络环境，从而进一步提升我们在AWS环境中的资源的安全性。我们可以在VPC环境中管理自己的子网结构，IP地址范围和分配方式，网络的路由策略等。由于我们可以掌控并隔离VPC中的资源，因此对我们而言这就像是一个自己私有的云计算环境。
我们可以通过VPC及其他相关的云服务来把企业自己的数据中心与其在云上的环境进行集成，构成一个混合云的架构。
可参考：https://blog.csdn.net/zzq900503/article/details/80252184
