图解索引--B-Tree（B+Tree） 转载

看了很多关于索引的博客，讲的大同小异。但是始终没有让我明白关于索引的一些概念，如B-Tree索引，Hash索引，唯一索引....或许有很多人和我一样，没搞清楚概念就开始研究B-Tree，B+Tree等结构，导致在面试的时候答非所问！本文中有关存储引擎请查看MySQL存储引擎-InnoDB和MyISAM

索引是什么?

索引是帮助MySQL高效获取数据的数据结构。

索引能干什么?

提高数据查询的效率。

索引：排好序的快速查找数据结构！索引会影响where后面的查找，和order by 后面的排序。

一、索引的分类

1、从存储结构上来划分：BTree索引（B-Tree或B+Tree索引），Hash索引，full-index全文索引，R-Tree索引。

2、从应用层次来分：普通索引，唯一索引，复合索引

3、根据中数据的物理顺序与键值的逻辑（索引）顺序关系：聚集索引，非聚集索引。

4、中所描述的是索引存储时保存的形式，2️⃣是索引使用过程中进行的分类，两者是不同层次上的划分。不过平时讲的索引类型一般是指在应用层次的划分。

就像手机分类：安卓手机，IOS手机 与 华为手机，苹果手机，OPPO手机一样。

普通索引：即一个索引只包含单个列，一个表可以有多个单列索引

唯一索引：索引列的值必须唯一，但允许有空值

复合索引：即一个索引包含多个列

聚簇索引(聚集索引)：并不是一种单独的索引类型，而是一种数据存储方式。具体细节取决于不同的实现，InnoDB的聚簇索引其实就是在同一个结构中保存了B-Tree索引(技术上来说是B+Tree)和数据行。

非聚簇索引：不是聚簇索引，就是非聚簇索引（认真脸）。

二、索引的底层实现

mysql默认存储引擎innodb只显式支持B-Tree( 从技术上来说是B+Tree)索引，对于频繁访问的表，innodb会透明建立自适应hash索引，即在B树索引基础上建立hash索引，可以显著提高查找效率，对于客户端是透明的，不可控制的，隐式的。

不谈存储引擎，只讨论实现(抽象)

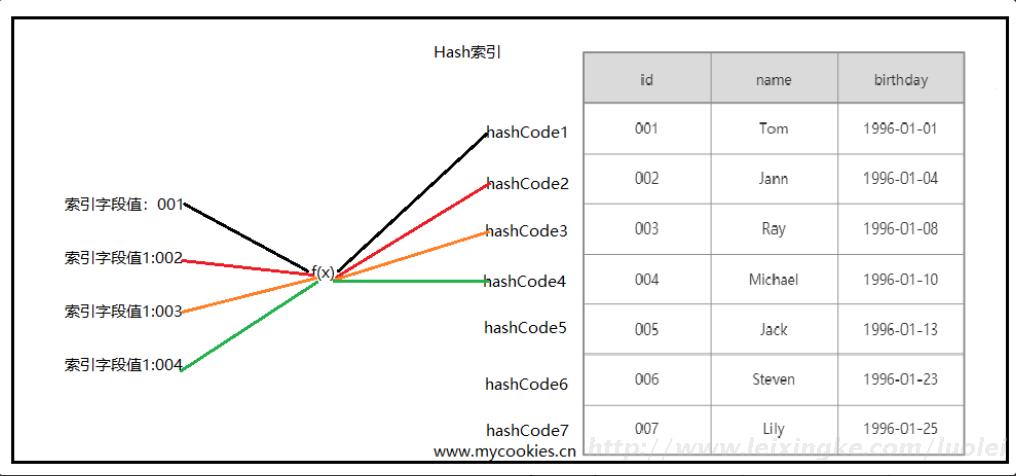

Hash索引

基于哈希表实现，只有精确匹配索引所有列的查询才有效，对于每一行数据，存储引擎都会对所有的索引列计算一个哈希码（hash code），并且Hash索引将所有的哈希码存储在索引中，同时在索引表中保存指向每个数据行的指针。

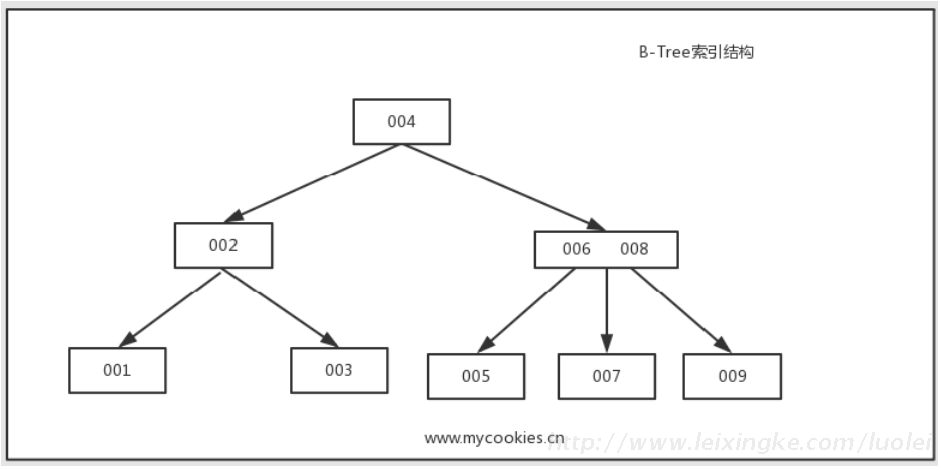

B-Tree索引（MySQL使用B+Tree）

B-Tree能加快数据的访问速度，因为存储引擎不再需要进行全表扫描来获取数据，数据分布在各个节点之中。

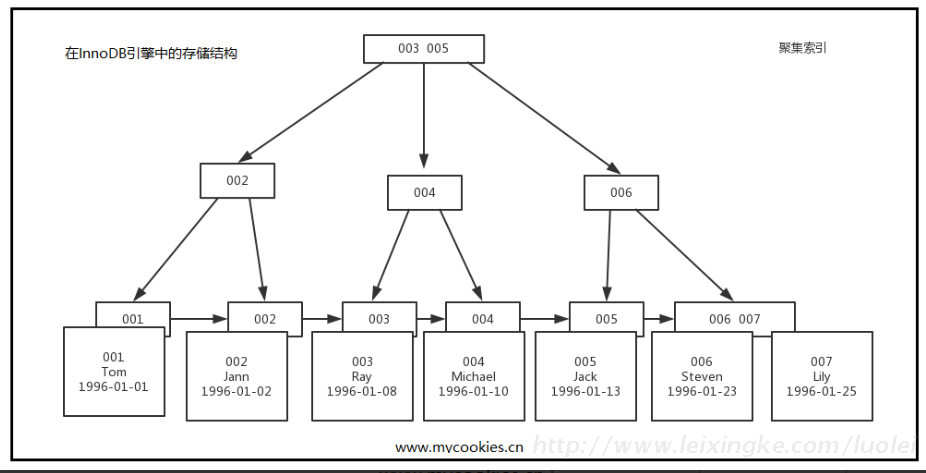

B+Tree索引

是B-Tree的改进版本，同时也是数据库索引索引所采用的存储结构。数据都在叶子节点上，并且增加了顺序访问指针，每个叶子节点都指向相邻的叶子节点的地址。相比B-Tree来说，进行范围查找时只需要查找两个节点，进行遍历即可。而B-Tree需要获取所有节点，相比之下B+Tree效率更高。

结合存储引擎来讨论（一般默认使用B+Tree）

案例：假设有一张学生表，id为主键

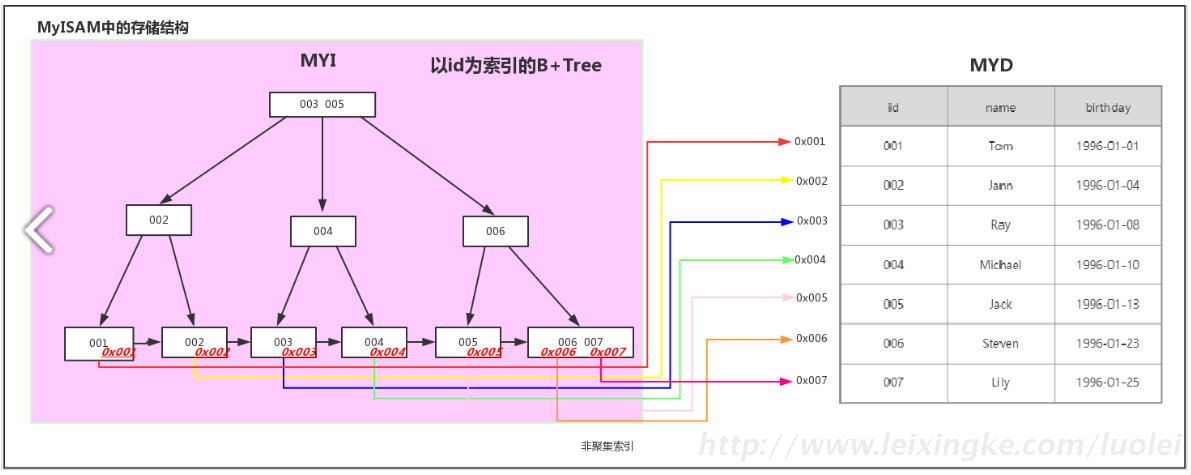

在MyISAM引擎中的实现（二级索引也是这样实现的）

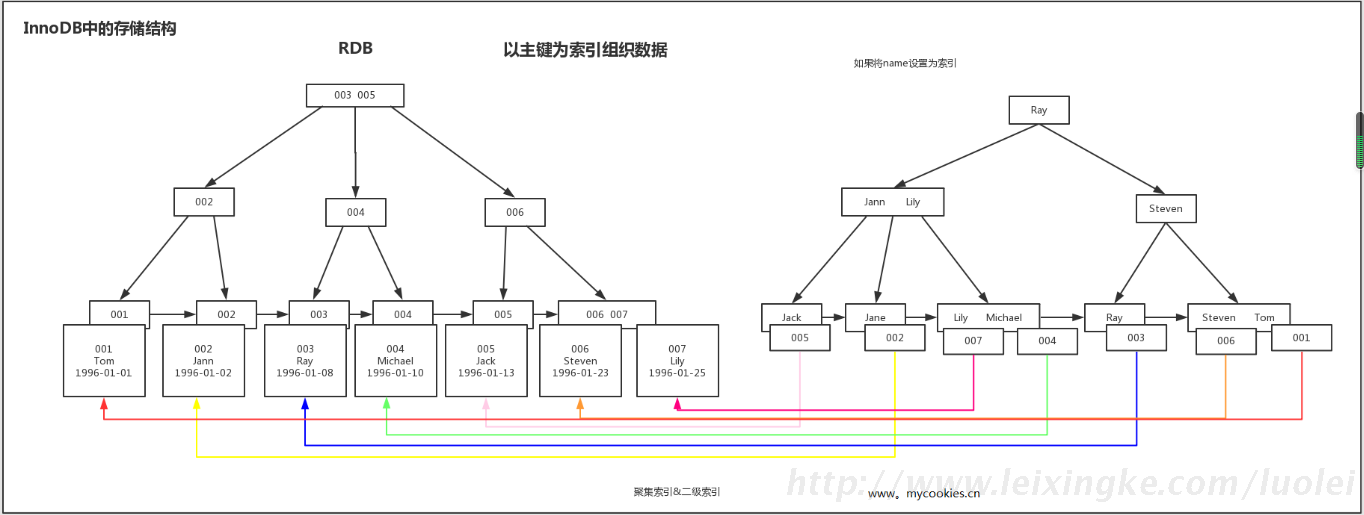

在InnoDB中的实现

看完上图可能似懂非懂，接着看就能懂了。

索引原理介绍

来源：https://www.cnblogs.com/rjzheng/p/9915754.html

先来一张带主键的表，如下所示，pId是主键

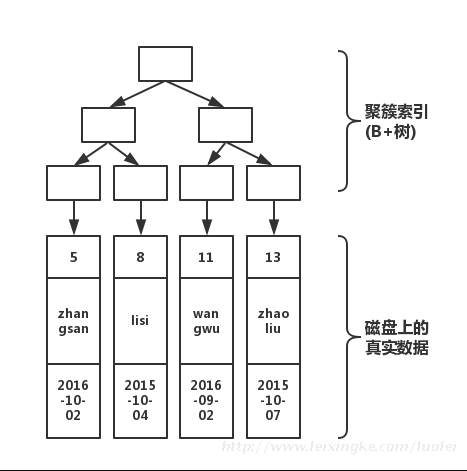

画出该表的结构图如下

如上图所示，分为上下两个部分，上半部分是由主键形成的B+树，下半部分就是磁盘上真实的数据！那么，当我们， 执行下面的语句

select * from table where pId='11'

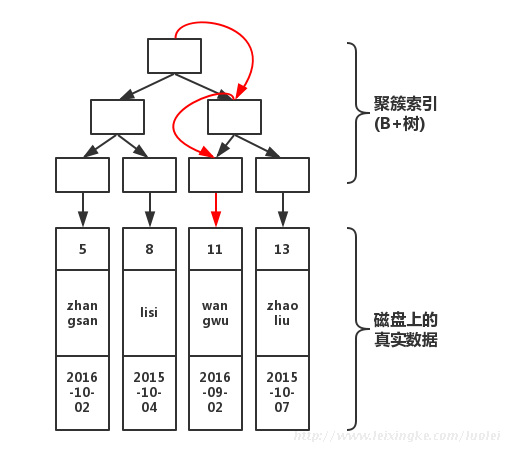

那么，执行过程如下

如上图所示，从根开始，经过3次查找，就可以找到真实数据。如果不使用索引，那就要在磁盘上，进行逐行扫描，直到找到数据位置。显然，使用索引速度会快。但是在写入数据的时候，需要维护这颗B+树的结构，因此写入性能会下降！
OK，接下来引入非聚簇索引!我们执行下面的语句

create index index_name on table(name);

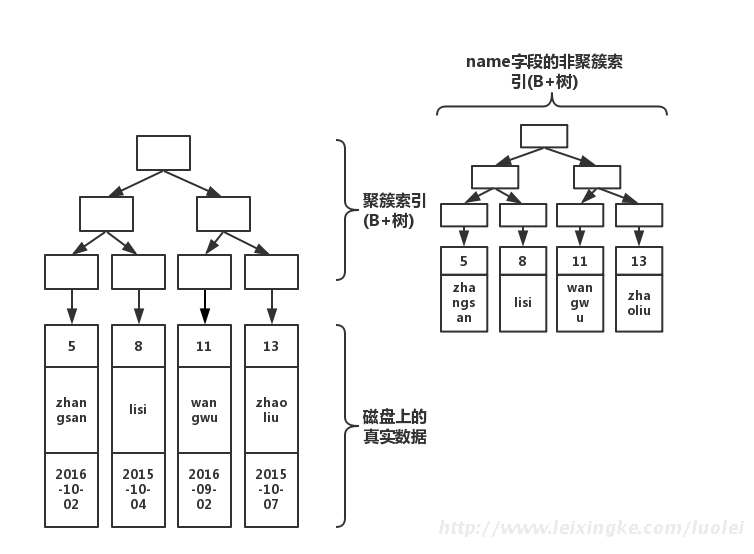

此时结构图如下所示

大家注意看，会根据你的索引字段生成一颗新的B+树。因此， 我们每加一个索引，就会增加表的体积， 占用磁盘存储空间。然而，注意看叶子节点，非聚簇索引的叶子节点并不是真实数据，它的叶子节点依然是索引节点，存放的是该索引字段的值以及对应的主键索引(聚簇索引)。
如果我们执行下列语句

select * from table where name='lisi'

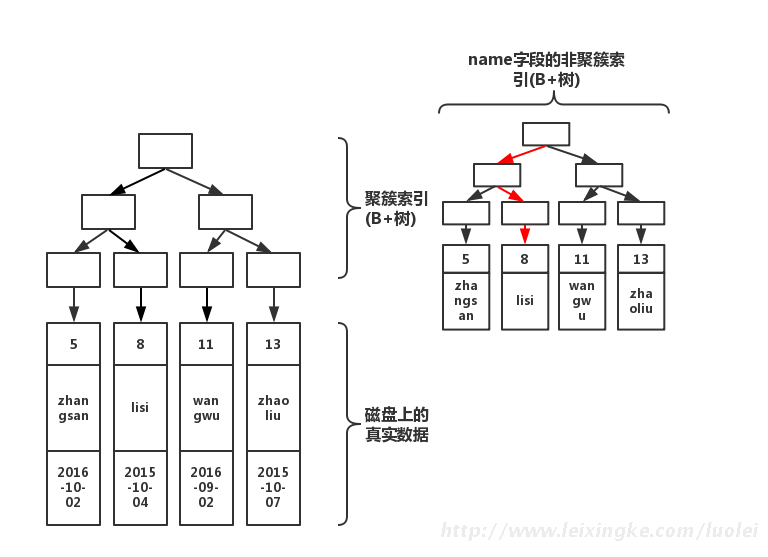

此时结构图如下所示

通过上图红线可以看出，先从非聚簇索引树开始查找，然后找到聚簇索引后。根据聚簇索引，在聚簇索引的B+树上，找到完整的数据！
那

什么情况不去聚簇索引树上查询呢？

还记得我们的非聚簇索引树上存着该索引字段的值么。如果，此时我们执行下面的语句

select name from table where name='lisi'

此时结构图如下

如上图红线所示，如果在非聚簇索引树上找到了想要的值，就不会去聚簇索引树上查询。还记得，博主在《select的正确姿势》提到的索引问题么：

当执行select col from table where col = ?，col上有索引的时候，效率比执行select * from table where col = ? 速度快好几倍！

看完上面的图，你应该对这句话有更深层的理解了。

那么这个时候，我们执行了下述语句，又会发生什么呢？

create index index_birthday on table(birthday);

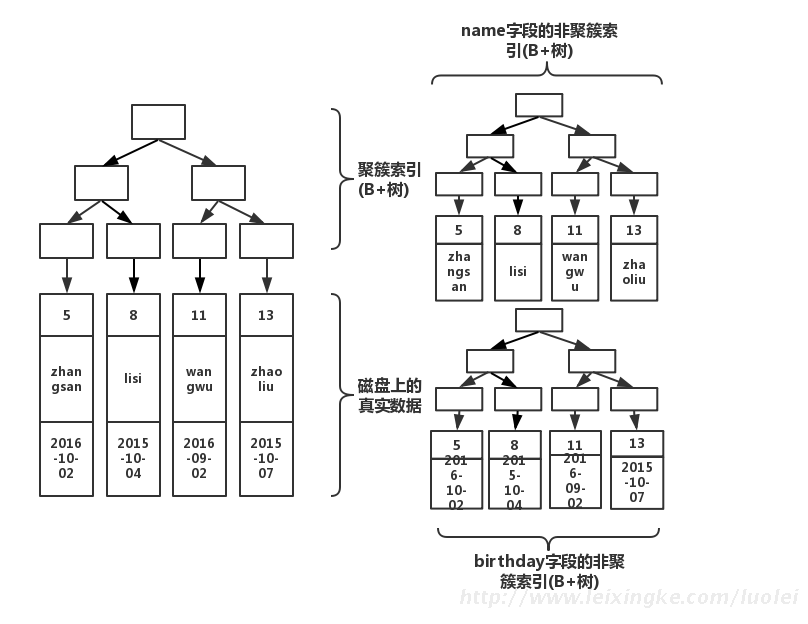

此时结构图如下

看到了么，多加一个索引，就会多生成一颗非聚簇索引树。因此，很多文章才说，索引不能乱加。因为，有几个索引，就有几颗非聚簇索引树！你在做插入操作的时候，需要同时维护这几颗树的变化！因此，如果索引太多，插入性能就会下降!

面试题

select * from username='luo';
select username from username='luo';

其中：username有索引

这两条语句执行有什么区别，从索引角度来说明。

三、问题

问：为什么索引结构默认使用B-Tree，而不是hash，二叉树，红黑树？

hash：虽然可以快速定位，但是没有顺序，IO复杂度高。

二叉树：树的高度不均匀，不能自平衡，查找效率跟数据有关（树的高度），并且IO代价高。

红黑树：树的高度随着数据量增加而增加，IO代价高。

问：为什么官方建议使用自增长主键作为索引。

结合B+Tree的特点，自增主键是连续的，在插入过程中尽量减少页分裂，即使要进行页分裂，也只会分裂很少一部分。并且能减少数据的移动，每次插入都是插入到最后。总之就是减少分裂和移动的频率。

插入连续的数据：

插入非连续的数据

总结

1、MySQL使用B+Tree作为索引数据结构。

2、B+Tree在新增数据时，会根据索引指定列的值对旧的B+Tree做调整。

4、从物理存储结构上说，B-Tree和B+Tree都以页(4K)来划分节点的大小，但是由于B+Tree中中间节点不存储数据，因此B+Tree能够在同样大小的节点中，存储更多的key，提高查找效率。

5、影响MySQL查找性能的主要还是磁盘IO次数，大部分是磁头移动到指定磁道的时间花费。

6、MyISAM存储引擎下索引和数据存储是分离的，InnoDB索引和数据存储在一起。

7、InnoDB存储引擎下索引的实现，(辅助索引)全部是依赖于主索引建立的(辅助索引中叶子结点存储的并不是数据的地址，还是主索引的值，因此，所有依赖于辅助索引的都是先根据辅助索引查到主索引，再根据主索引查数据的地址)。

8、由于InnoDB索引的特性，因此如果主索引不是自增的(id作主键)，那么每次插入新的数据，都很可能对B+Tree的主索引进行重整，影响性能。因此，尽量以自增id作为InnoDB的主索引。
